Super-Powerful Electromagnetic Chuck(controller sold separately)
Product NO: FT-ELC-Z
Quote upon request
Specification
●Designed for machining applications on machining centers and planers.
●The ultra-powerful electromagnetic system generates a magnetic flux density exceeding 2,000 Gauss.
●Recommended for workpieces measuring 100 × 100 × 15 mm or larger.
●Magnetic holding force: 18 kgf/cm² or greater.
●Waterproof design.

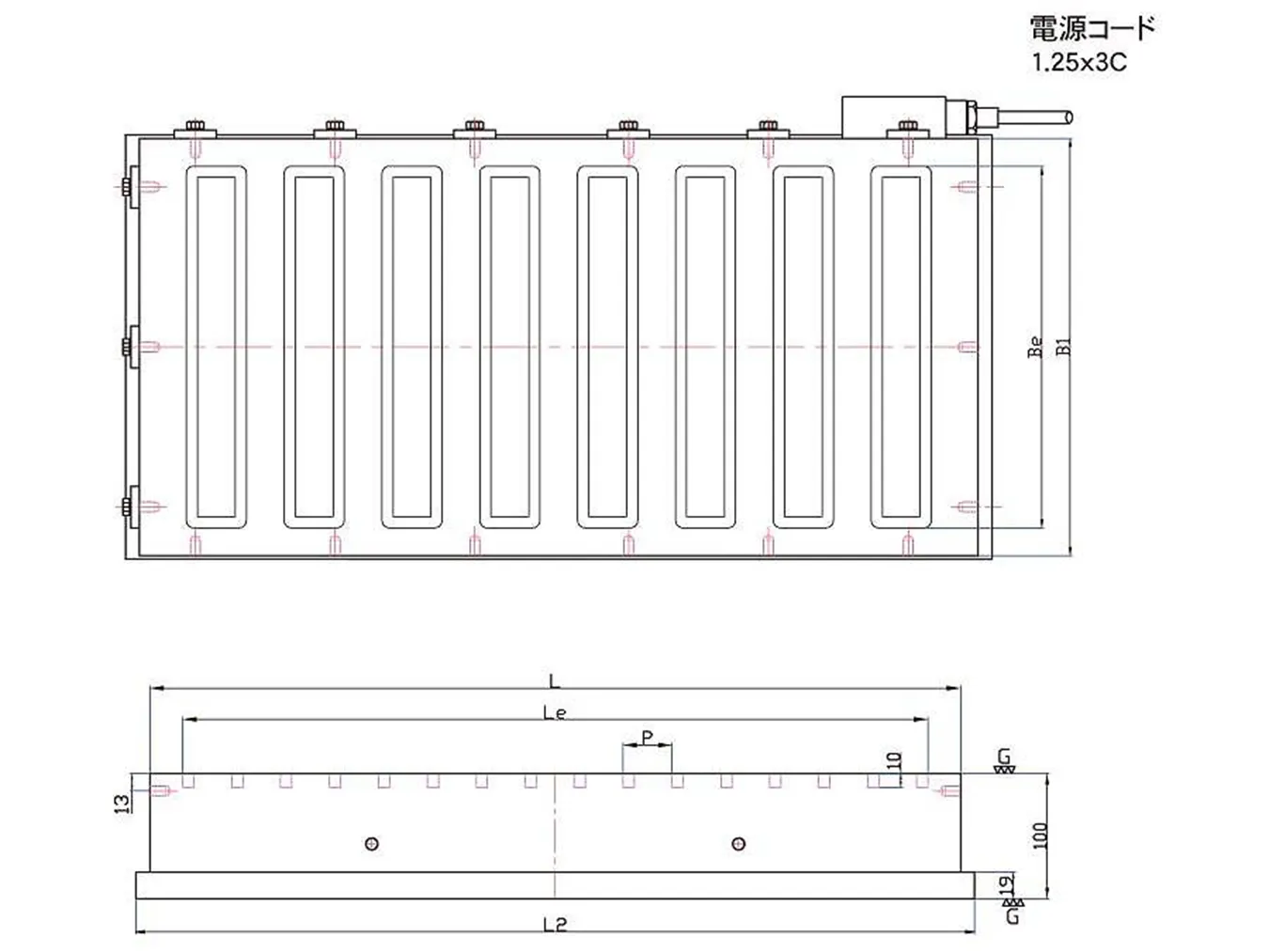

Product Specifications (Variations)
unit：mm| Product NO | Nominal Dimension | B1 | Be | L1 | Le | Magnetic PolePitchP | B1 | L2 | Voltage（DCV） | current（A） | weight（kg） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| FT-ELC-2050Z | 200×500 | 200 | 164 | 500 | 437 | （6+29） | 204 | 520 | 90 | 1.28 | 65 |
| FT-ELC-2060Z | 200×600 | 200 | 164 | 600 | 533 | （6+29） | 204 | 620 | 90 | 1.97 | 78 |
| FT-ELC-2080Z | 200×800 | 200 | 164 | 800 | 743 | （6+29） | 204 | 820 | 90 | 2.72 | 104 |
| FT-ELC-2550Z | 250×500 | 250 | 214 | 500 | 437 | （6+29） | 254 | 520 | 90 | 1.82 | 82 |
| FT-ELC-2560Z | 250×600 | 250 | 214 | 600 | 533 | （6+29） | 254 | 620 | 90 | 2.2 | 98 |
| FT-ELC-3060Z | 300×600 | 300 | 260 | 600 | 533 | （6+29） | 304 | 620 | 90 | 2.41 | 117 |
| FT-ELC-3090Z | 300×900 | 300 | 260 | 900 | 854 | （6+29） | 304 | 920 | 90 | 3.23 | 176 |
| FT-ELC-4080Z | 400×800 | 400 | 360 | 800 | 743 | （6+37） | 404 | 820 | 90 | 4.1 | 208 |
| FT-ELC-40100Z | 400×1020 | 400 | 360 | 1020 | 931 | （6+37） | 404 | 1040 | 90 | 5.8 | 260 |
| FT-ELC-50100Z | 500×1020 | 500 | 460 | 1020 | 931 | （6+37） | 504 | 1040 | 90 | 6.31 | 325 |
| FT-ELC-50150Z | 500×1500 | 500 | 460 | 1500 | 1443 | （6+37） | 504 | 1520 | 90 | 8.17 | 488 |
| FT-ELC-60100Z | 600×1020 | 600 | 560 | 1020 | 931 | （6+37） | 604 | 1040 | 90 | 6.4 | 390 |
| FT-ELC-60150Z | 600×1500 | 600 | 560 | 1500 | 1443 | （6+37） | 604 | 1520 | 90 | 9.4 | 585 |
