Water-Cooled Electromagnetic Chuck(controller sold separately)
Product NO: FT-ELC-BC
Quote upon request
Specification
●Designed for grinding applications on surface grinding machines.
●The water-cooled design minimizes temperature rise in the electromagnetic chuck during operation.
●Waterproof and corrosion-resistant construction.
●Parallelism: 0.005 mm / 100 mm
Product Specifications (Variations)

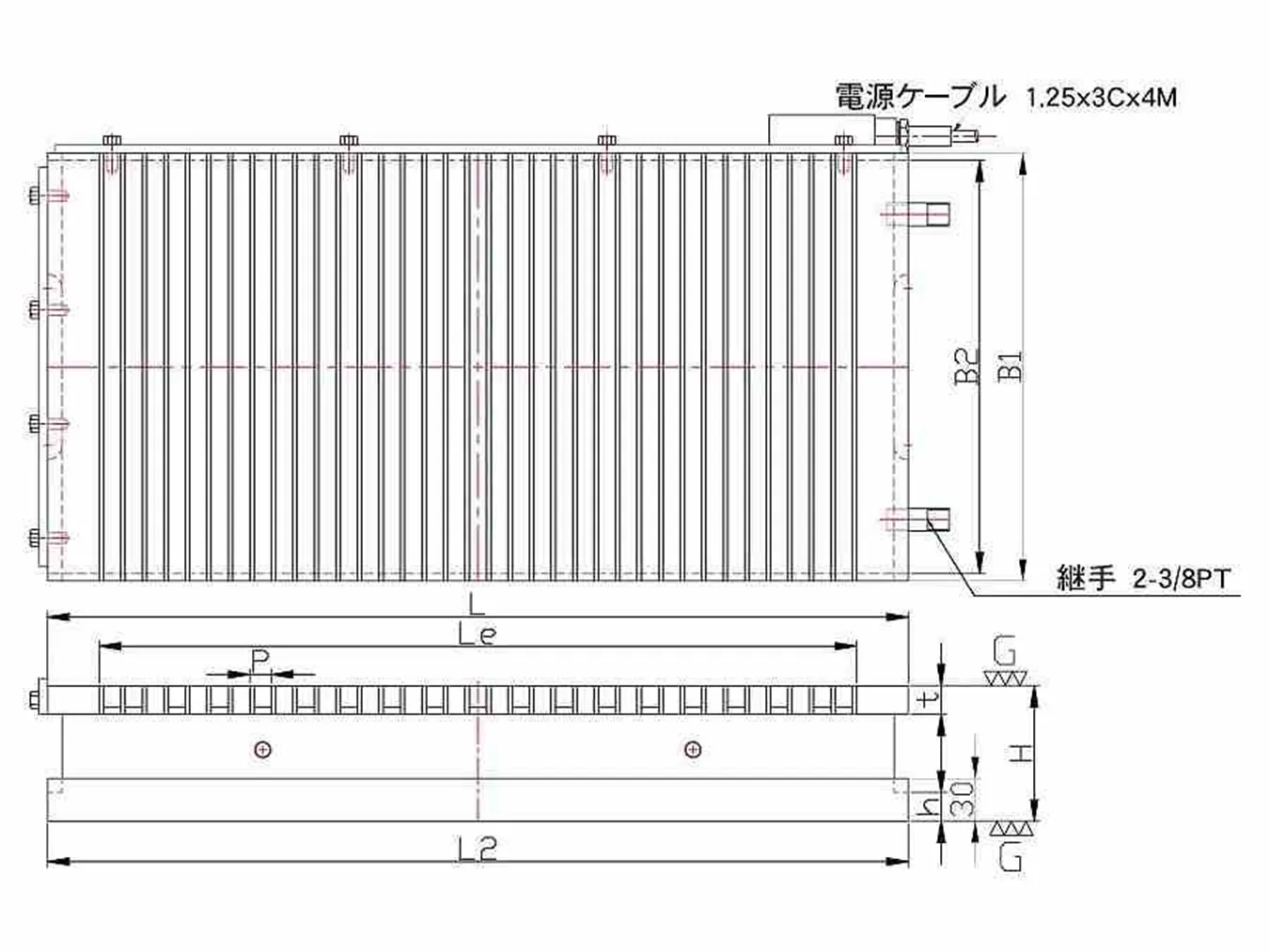

unit：mm| Product NO | Nominal Dimension | B1 | L1 | Le | t | Magnetic PolePitchP | B2 | L2 | h | HeightH | weight（kg） | Voltage（VDC） | current（A） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FT-ELC-1530BC | 150×300 | 150 | 300 | 258 | 20 | 15（3+12） | 146 | 300 | 20 | 95 | 29 | 90 | 0.16 |
| FT-ELC-1535BC | 150×350 | 150 | 350 | 288 | 20 | 15（3+12） | 146 | 350 | 20 | 95 | 35 | 90 | 0.19 |
| FT-ELC-1540BC | 150×400 | 150 | 400 | 348 | 20 | 15（3+12） | 146 | 400 | 20 | 95 | 40 | 90 | 0.21 |
| FT-ELC-1545BC | 150×450 | 150 | 450 | 408 | 20 | 15（3+12） | 146 | 450 | 20 | 95 | 45 | 90 | 0.25 |
| FT-ELC-2040BC | 200×400 | 200 | 400 | 348 | 20 | 15（3+12） | 196 | 400 | 20 | 95 | 53 | 90 | 0.35 |
| FT-ELC-2045BC | 200×450 | 200 | 450 | 408 | 20 | 15（3+12） | 196 | 450 | 20 | 95 | 60 | 90 | 0.38 |
| FT-ELC-2050BC | 200×500 | 200 | 500 | 438 | 20 | 15（3+12） | 196 | 500 | 20 | 95 | 66 | 90 | 0.45 |
| FT-ELC-2550BC | 250×500 | 250 | 500 | 438 | 20 | 15（3+12） | 240 | 500 | 20 | 95 | 83 | 90 | 0.65 |
| FT-ELC-3060BC | 300×600 | 300 | 600 | 528 | 20 | 15（3+12） | 290 | 600 | 20 | 95 | 119 | 90 | 1 |
| FT-ELC-4060BC | 400×600 | 400 | 600 | 554 | 25 | 19（3+16） | 390 | 600 | 20 | 105 | 170 | 90 | 1.02 |
| FT-ELC-4080BC | 400×800 | 400 | 800 | 744 | 25 | 19（3+16） | 390 | 800 | 20 | 105 | 228 | 90 | 1.2 |
| FT-ELC-40100BC | 400×1000 | 400 | 1000 | 934 | 25 | 19（3+16） | 390 | 1000 | 20 | 105 | 286 | 90 | 1.43 |
| FT-ELC-50100BC | 500×1000 | 500 | 1000 | 934 | 25 | 19（3+16） | 490 | 1000 | 20 | 105 | 357 | 90 | 1.44 |
| FT-ELC-50150BC | 500×1500 | 500 | 1500 | 1428 | 25 | 19（3+16） | 490 | 1500 | 20 | 105 | 536 | 90 | 2.46 |
| FT-ELC-60100BC | 600×1000 | 600 | 1000 | 934 | 25 | 19（3+16） | 590 | 1000 | 20 | 105 | 428 | 90 | 3.58 |
| FT-ELC-60150BC | 600×1500 | 600 | 1500 | 1428 | 25 | 19（3+16） | 590 | 1500 | 20 | 105 | 643 | 90 | 3.2 |
