ファスグリップ77セルフセンタリングバイス
品番: PQV354
都度見積
仕様
口金は、簡単に取り外し可能で、簡単に180度反転して入れ替えることが可能。
片側に特許取得の1.5°スイングする口金を採用し、ワーク把握力が向上。
特殊な角度ロック機構により、ワークの浮き上がりを防止。
特許取得の微調整センター機構によりセンター調整が簡単。
別途フランジを取り付けることでCAPTOにも対応可能です。
繰り返し精度：0.005mm。
製品仕様（バリエーション）

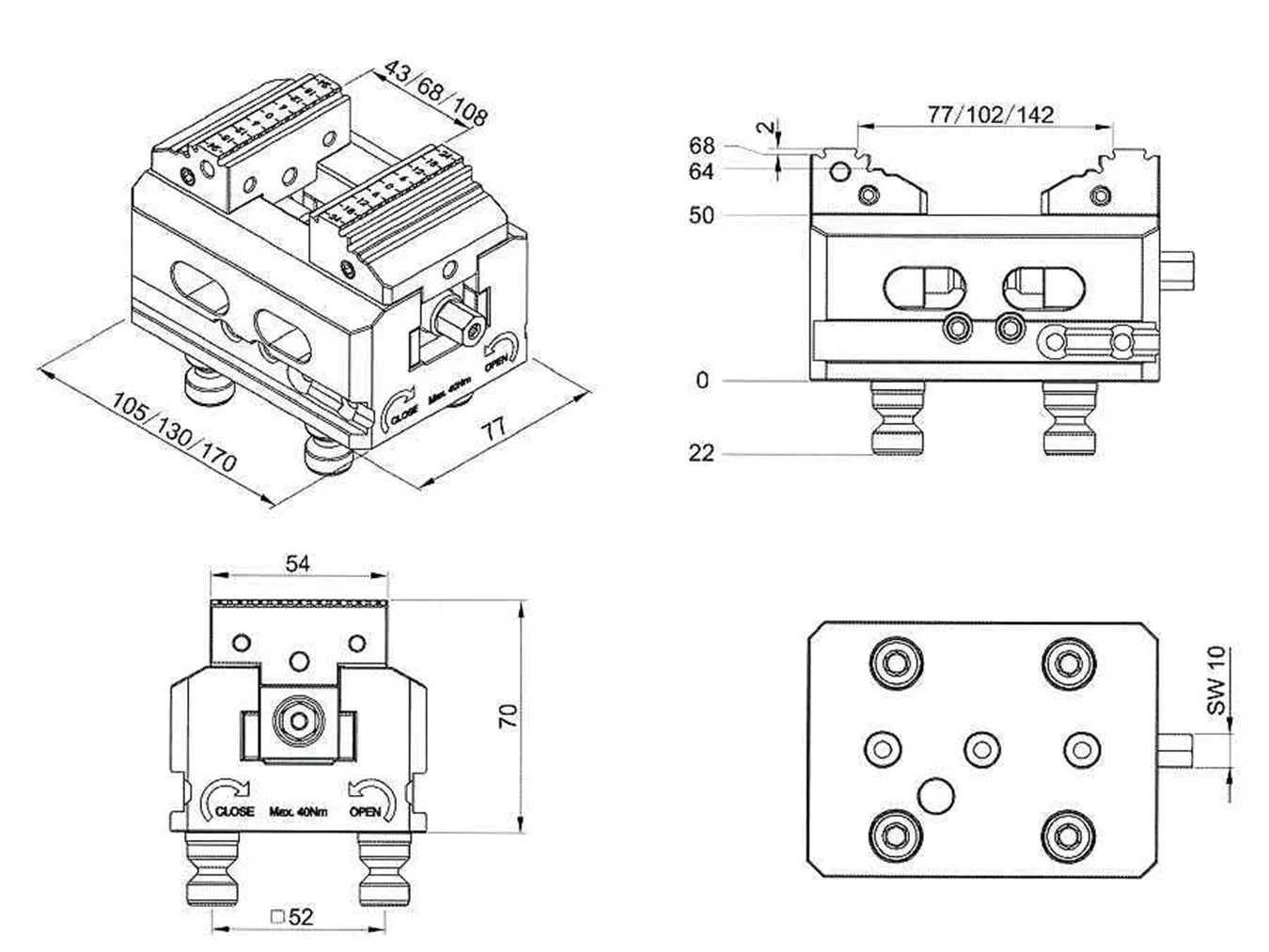

単位：mm| 品番 | サイズ | 口金幅 | 口金開き | 重量 |
|---|---|---|---|---|
| PQV354105 | 全長 105mm | 54mm | 0 ～ 77mm | 3.0kg |

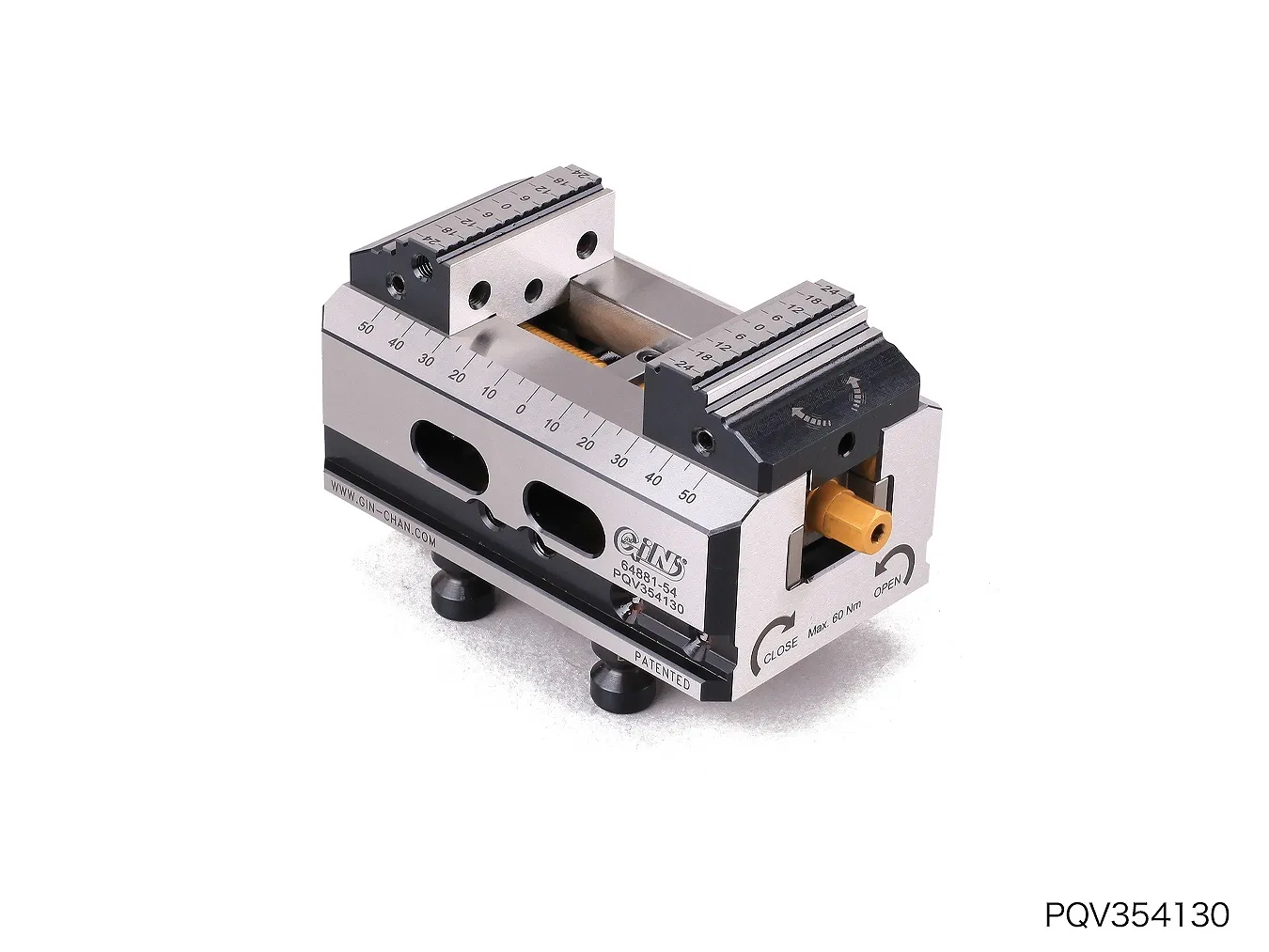

| PQV354130 | 全長 130mm | 54mm | 0 ～ 102mm | 3.7kg |

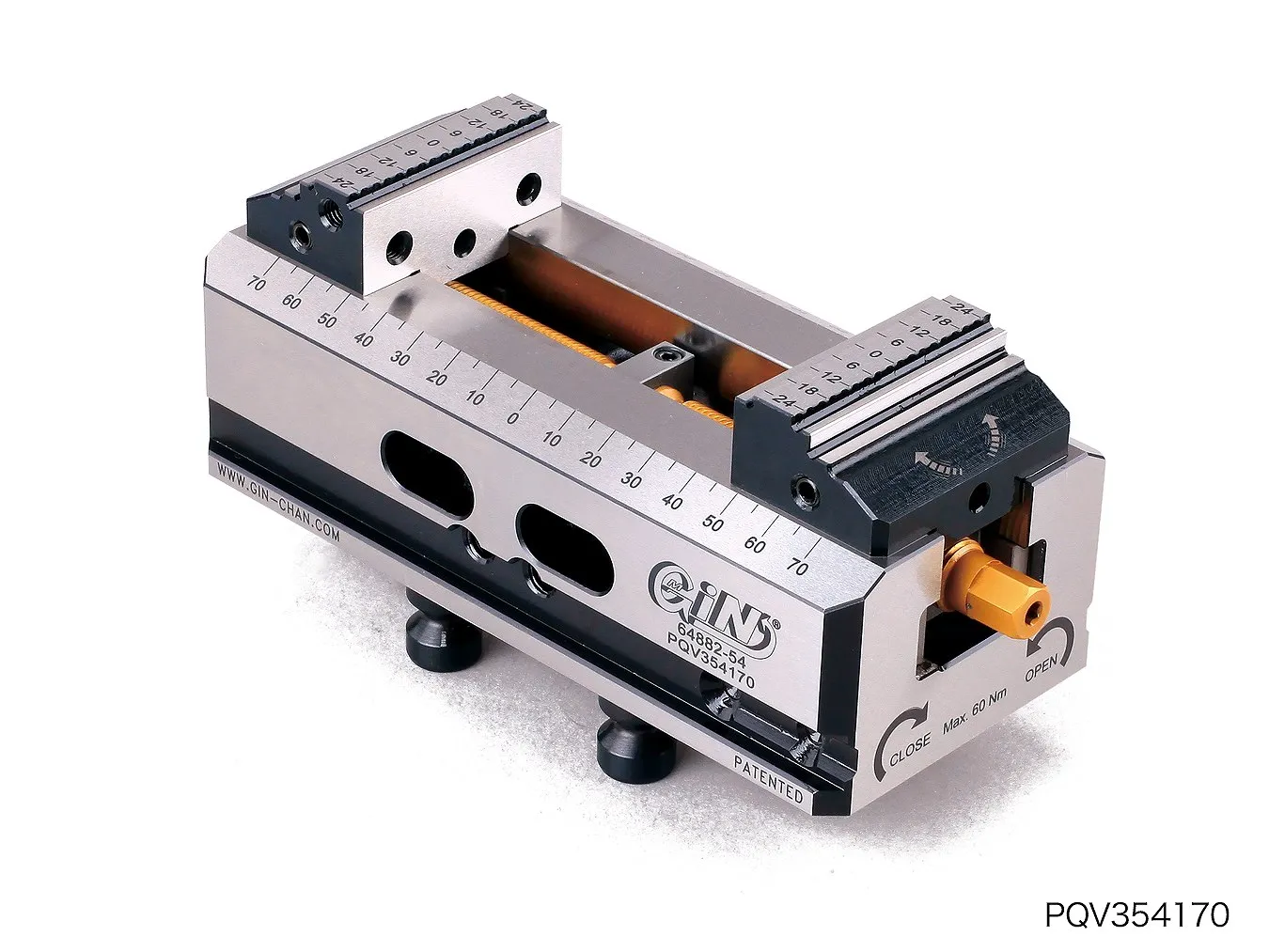

| PQV354170 | 全長 170mm | 54mm | 0 ～ 142mm | 4.6kg |
製品特徴
特徴
・口金は、簡単に180度反転して入れ替えることができ、クランプ範囲を素早く広げることができる。
・片側に特許取得の1.5°スイングする口金を採用し、グリップ力が非常に向上。
・特殊な角度ロック機構により、ワークの浮き上がりがない。
・特許取得の微調整センター機構によりセンター調整が簡単。
・繰り返し精度：0.005mm。
高精度、強力な把握、リバーシブル口金
PQV シリーズ5 軸加工機用セルフセンタリングバイスは、実用的で3 軸立型、4 軸横型および5 軸マシニングセンタなど幅広い用途に使えます。
シンプルかつスマート。基本的に8 つのパーツで構成され、個々の部品の設計は簡素化され、基本的な形状は機能によって決まります。保守性、操作性、柔軟性に関して最大の利益を生み出します。
口金は、簡単に交換でき、浮き上がりはほとんどありません。スイング式口金によりグリップ力が向上しました。スピンドル交換後のセンター微調整が可能です。
ゼロ・ポイント・システムは、LANG 社、HWR 社の52 & 96 システムと互換性があります。
