セルフセンタリングバイス&E3Rシステム
品番: PQV-E3R
都度見積
仕様
EROWA社のセンタリングプレート、System3R社のマクロベースホルダーをバイスの下部に取り付けセッティングすることができます
PQV204V
バイス本体材質：ステンレススチール(HRC50）
口金材質：ステンレススチール（HRC50）

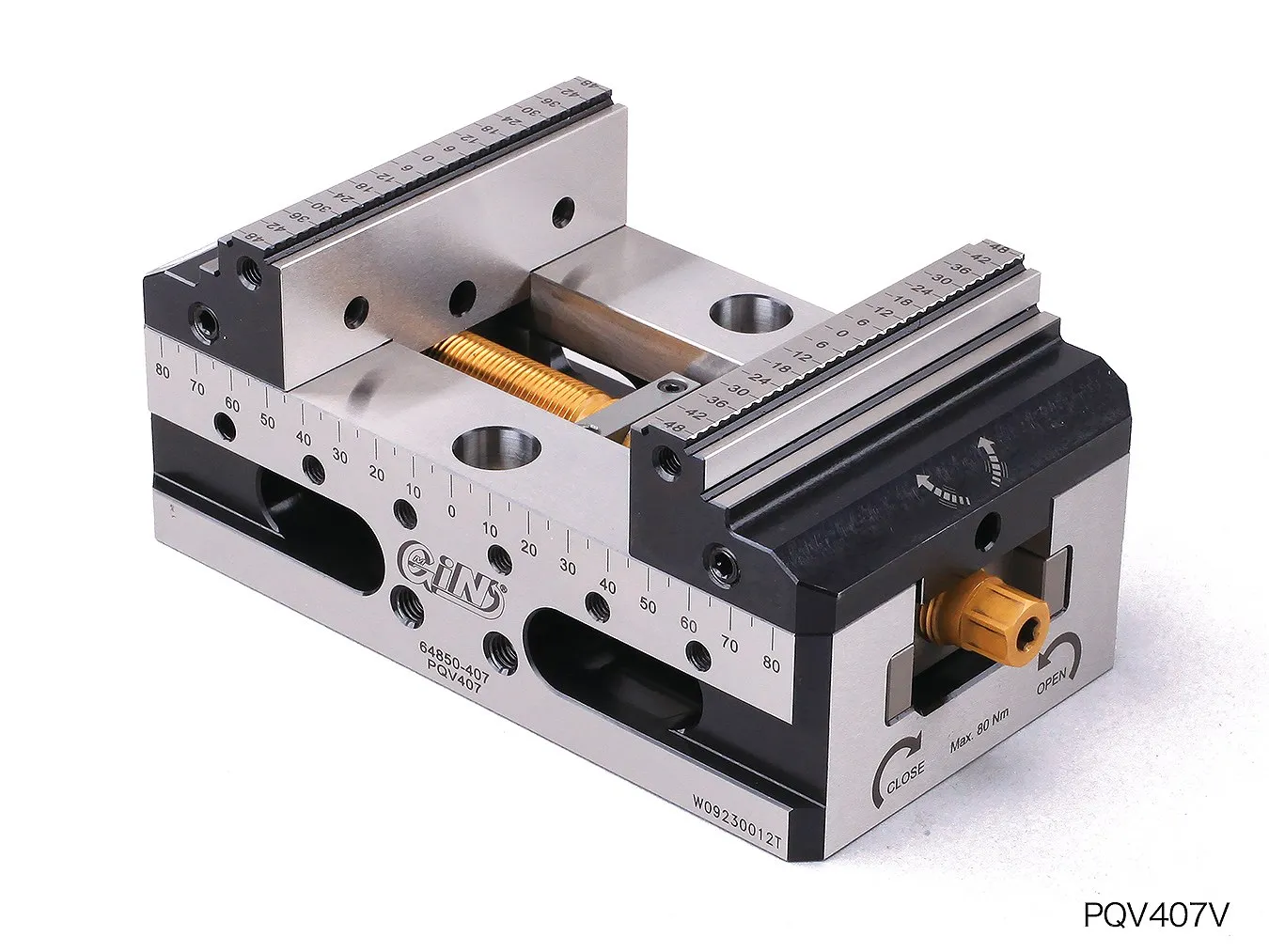

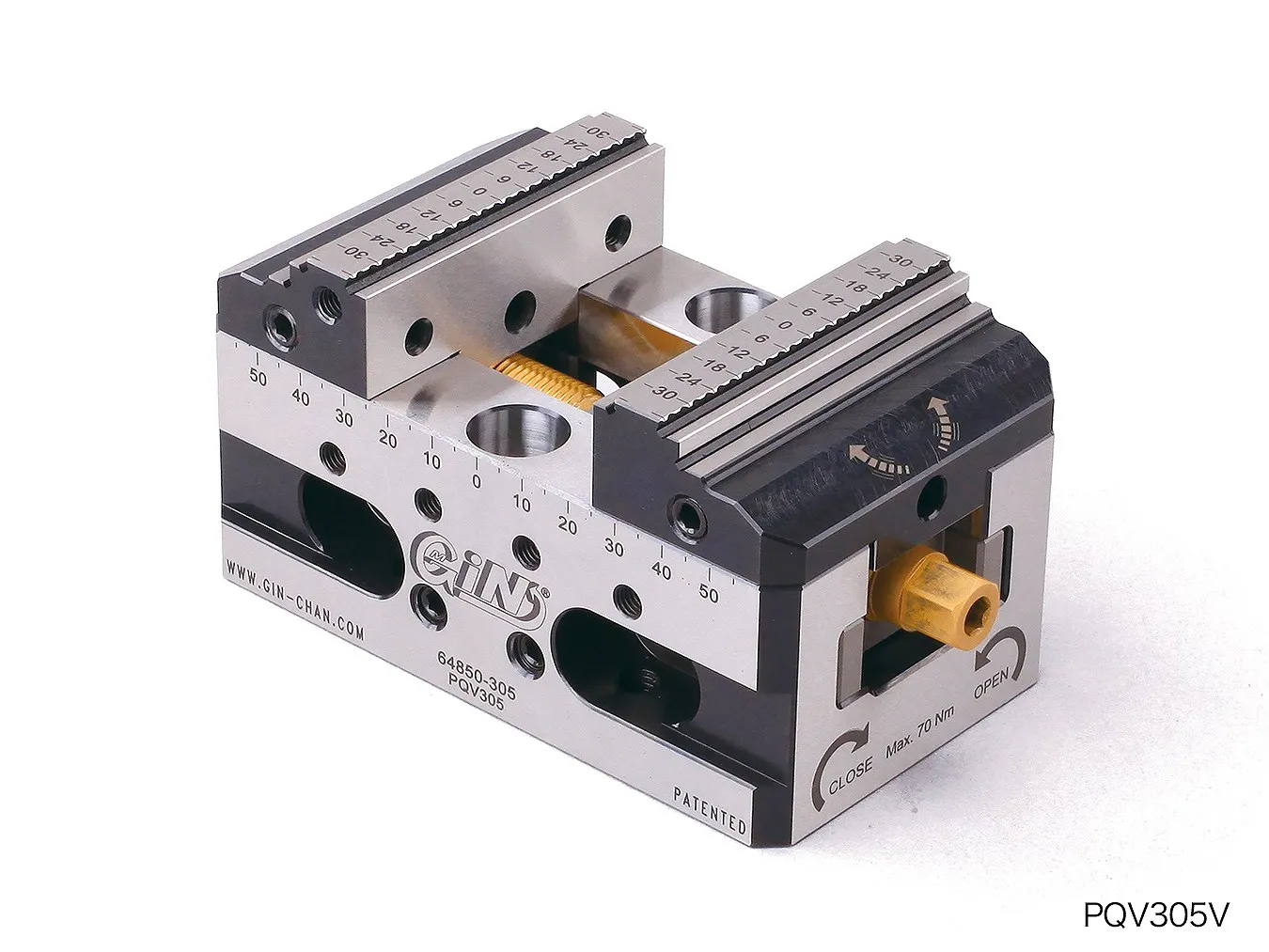

PQV305V/PQV407V
バイス本体材質：SKS3 合金鋼(HRC53 ～ 55）
口金材質：SCM440（HRC53 ～ 55）
製品仕様（バリエーション）

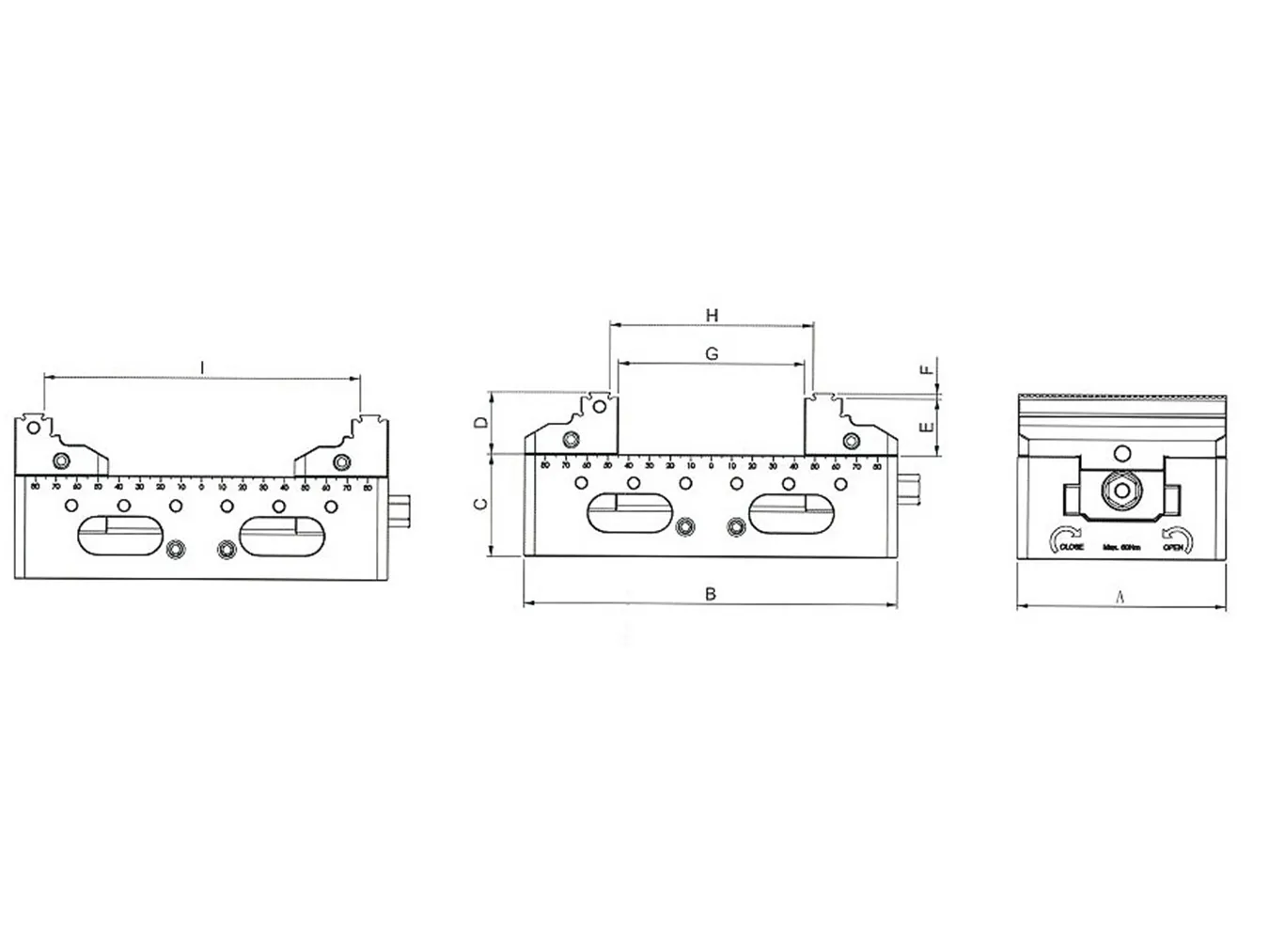

単位：mm| 品番 | A | B | C | D | E | F | G | H | I | 重量 |
|---|---|---|---|---|---|---|---|---|---|---|
| PQV204V | 54 | 105 | 50 | 20 | 18 | 2 | 0 ～ 35 | 8 ～ 43 | 42 ～ 77 | 2.3kg |
| PQV305V | 75 | 130 | 50 | 21.5 | 19.5 | 2 | 0 ～ 50 | 8 ～ 58 | 52 ～ 102 | 3.8kg |
| PQV407V | 100 | 180 | 50 | 30 | 27.5 | 2.5 | 0 ～ 90 | 8 ～ 98 | 62 ～ 152 | 6.8kg |
オプションアクセサリー

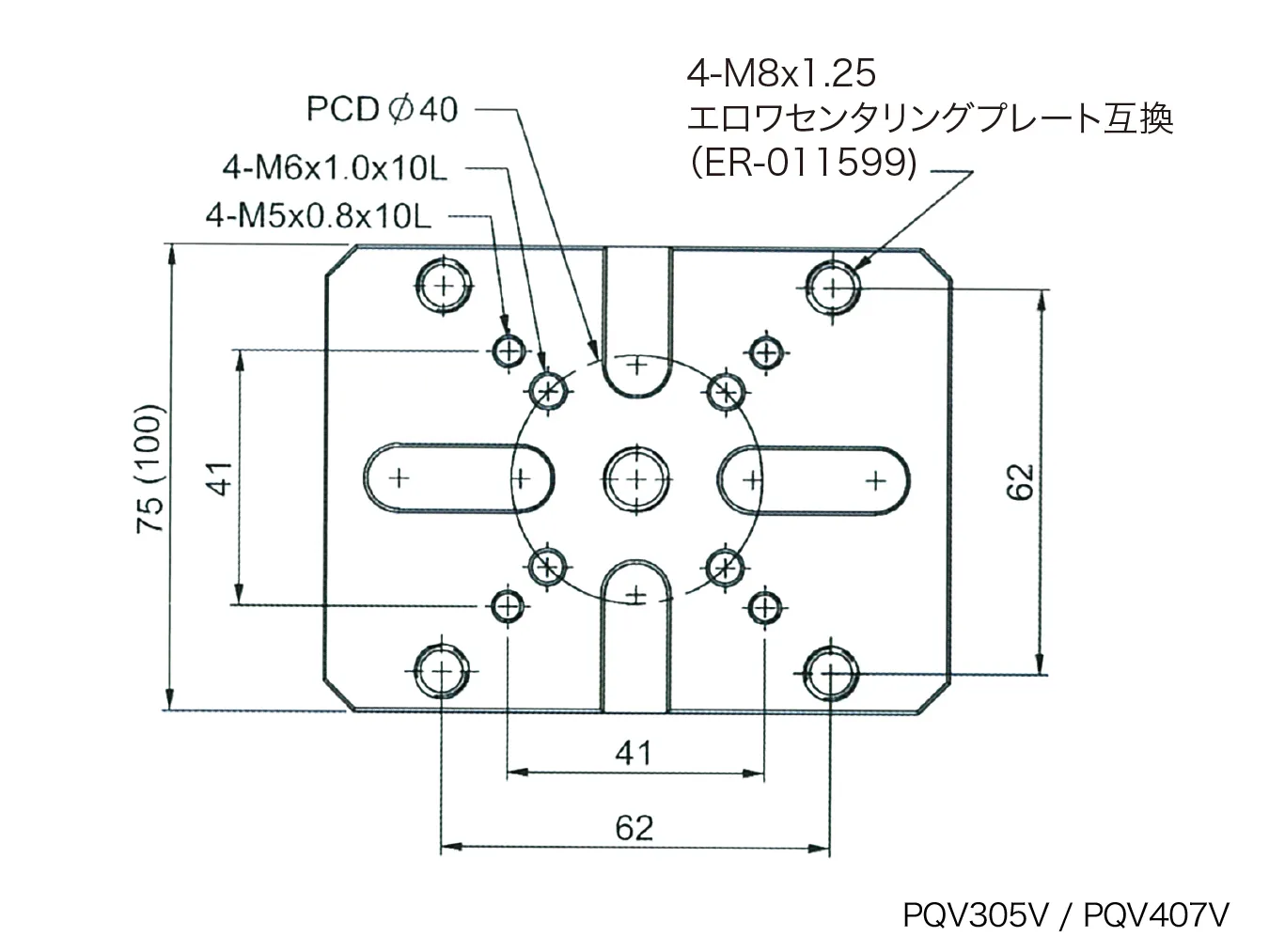

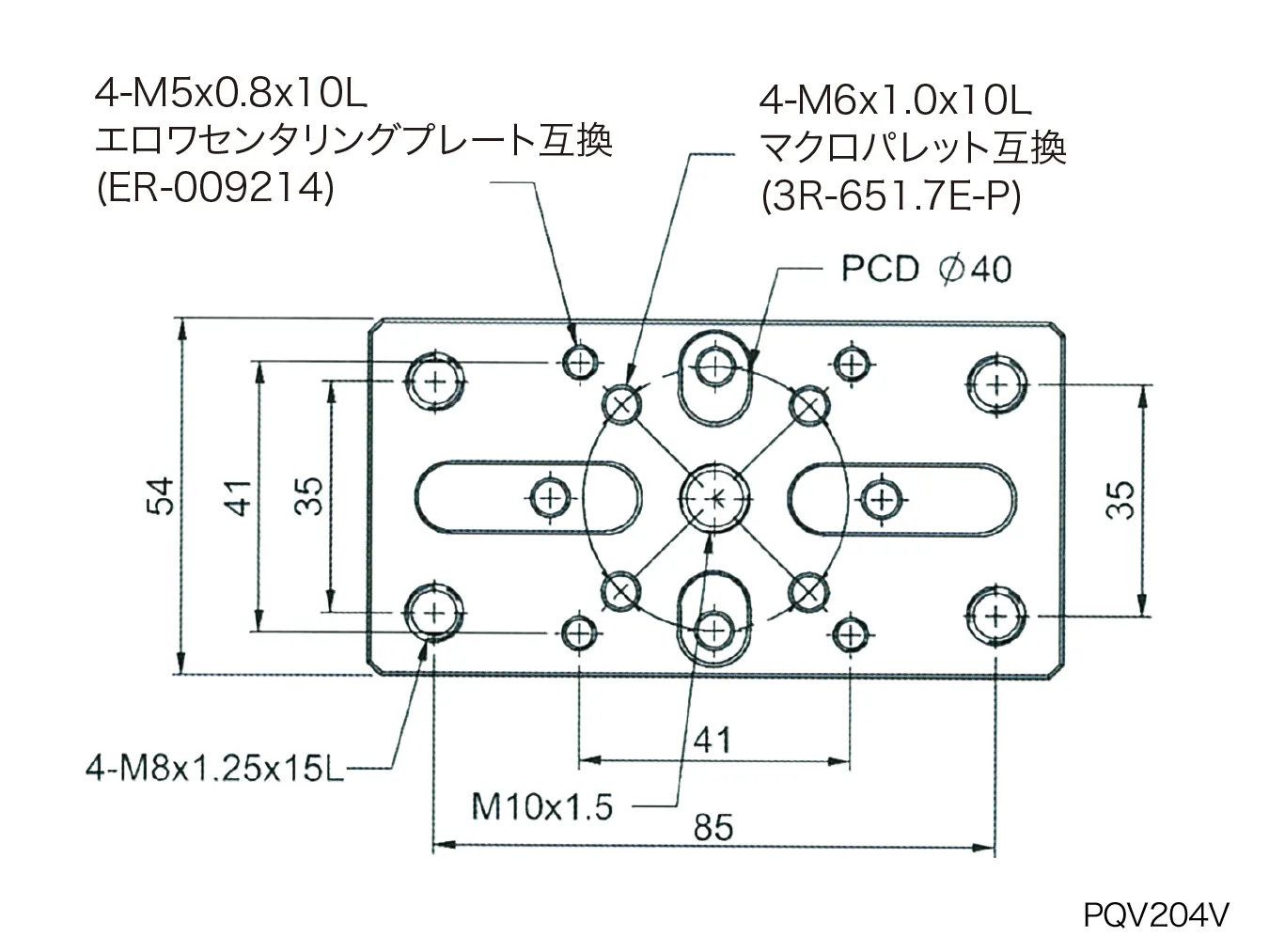

エロワ製センタリングプレートER-011599 または ER-009214
システム３Ｒ製マクロパレット 3R-651.7E-P
をセッティング可能です
製品特徴
特徴
・口金は、簡単に180度反転して入れ替えることができ、クランプ範囲を素早く広げることができる。
・片側に特許取得の1.5°スイングする口金を採用し、グリップ力が非常に向上。
・特殊な角度ロック機構により、ワークの浮き上がりがない。
・特許取得の微調整センター機構によりセンター調整が簡単。
・繰り返し精度：0.005mm。
高精度、強力な把握、リバーシブル口金
PQV シリーズ5 軸加工機用セルフセンタリングバイスは、実用的で3 軸立型、4 軸横型および5 軸マシニングセンタなど幅広い用途に使えます。
シンプルかつスマート。基本的に8 つのパーツで構成され、個々の部品の設計は簡素化され、基本的な形状は機能によって決まります。保守性、操作性、柔軟性に関して最大の利益を生み出します。
口金は、簡単に交換でき、浮き上がりはほとんどありません。スイング式口金によりグリップ力が向上しました。スピンドル交換後のセンター微調整が可能です。
ゼロ・ポイント・システムは、LANG 社、HWR 社の52 & 96 システムと互換性があります。
