リフティングマグネットバランスボード
品番: ELM-L
価格帯: ¥161,000 – ¥402,000
仕様
永磁リフティングマグネットを使用して長尺ものや大型ワークを吊り上げる場合は、１台のリフティングマグネットを
使用して吊り上げるよりも４台、８台と複数のリフティングマグネットで吊り上げたほうが安定して吊り上げられます。
特に大型で薄い鋼材を吊り上げる場合は、小型のリフティングマグネットを数台使用するほうが、安定して吊り上げられる場合があります。
※永磁リフティングマグネットは付属いたしません
製品仕様（バリエーション）
単位：mm| 品番 | A | B | C | D | 耐荷重（kg） | 本体重量（kg） | スイベルフック |
|---|---|---|---|---|---|---|---|
| ELM-1000L | 600 | 900 | - | - | 600 | 16 | 2個 |
| ELM-1600L | 700 | 1100 | 1500 | - | 600 | 25 | 2個 |
| ELM-2000L | 700 | 1300 | 1900 | - | 700 | 57 | 2個 |
| ELM-2600L | 700 | 1300 | 1900 | 2500 | 700 | 75 | 2個 |
| ELM-3000L | 800 | 1500 | 2200 | 2900 | 800 | 86 | 2個 |
製品特徴
独自のヨーク（継鉄）設計による強力な磁力
ハンドルがOFFのときは、図１のように内部で２つの磁石が吸着し、外部に磁力は発生しません。
ハンドルがONのときは、図2のように内部で２つの磁石が反発しますが、リフマグの吸着面に磁性体があるときは、磁力線はその磁性体を通ってＮ極からＳ極へと向かい、磁性体を吸着します。
磁力が入らない時はハンドルが重くなる安全設計
永久磁石仕様のため、発生する磁束密度は一定。
このため、図Ａのように吊り荷の厚さが薄い場合、発生する磁束密度は、一部部分にしか吊り荷に及ばず機器のもつ磁力を１００％発揮することができません。
このため吸着力が低下します。そして、ハンドル操作が重くなり、作業者に磁力が100％入っていない注意を喚起することができます。
ご使用上の注意
リフティングマグネットの最大吊上能力と必要板厚
| 品番 | 最大吊上能力（kg） | 必要最小板厚 | 最大長さ |
|---|---|---|---|
| ELM-100 | 100 | 15mm | 1.0M |
| ELM-300 | 300 | 25mm | 1.5M |
| ELM-600 | 600 | 30mm | 2.0M |
| ELM-1000 | 1000 | 40mm | 2.5M |
| ELM-2000 | 2000 | 55mm | 3.0M |
| ELM-3000 | 3000 | 60mm | 3.5M |
リフティングマグネットの丸鋼吊上条件
| 品番 | 最大吊上能力（kg） | 最小直径（mm） | 最大直径（mm） | 最大長さ（mm） |
|---|---|---|---|---|
| ELM-100 | 50 | 80 | 150 | 1000 |
| ELM-300 | 150 | 100 | 250 | 1500 |
| ELM-600 | 300 | 180 | 350 | 2000 |
| ELM-1000 | 500 | 230 | 450 | 2500 |
| ELM-2000 | 1000 | 260 | 550 | 3000 |
| ELM-3000 | 1500 | 300 | 650 | 3500 |
関連商品
-
永磁リフティングマグネット
品番：ELM-1000 -
永磁リフティングマグネット
品番：ELM-300 -

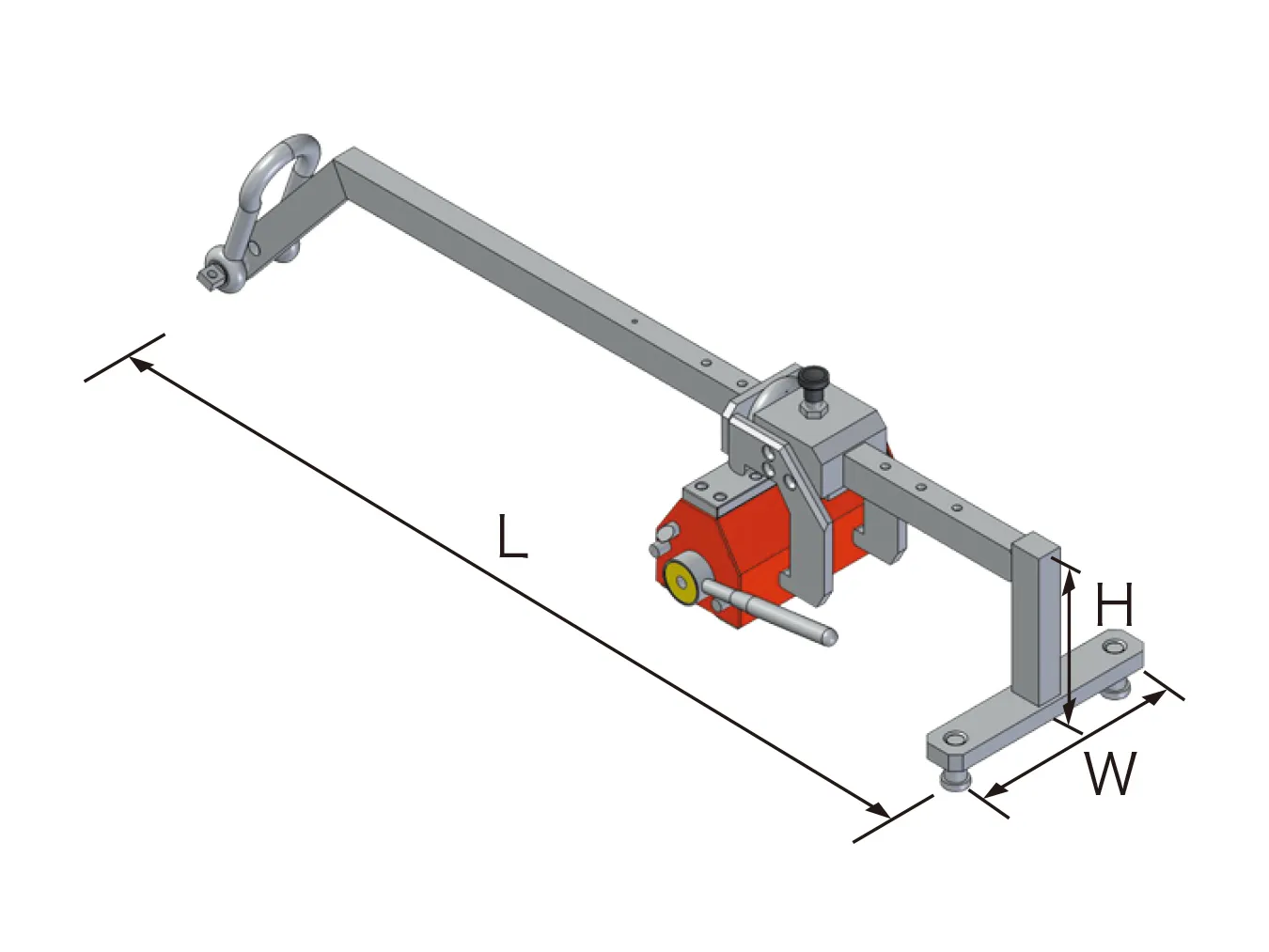

リフティングマグネット立吊リ搬送用装置
