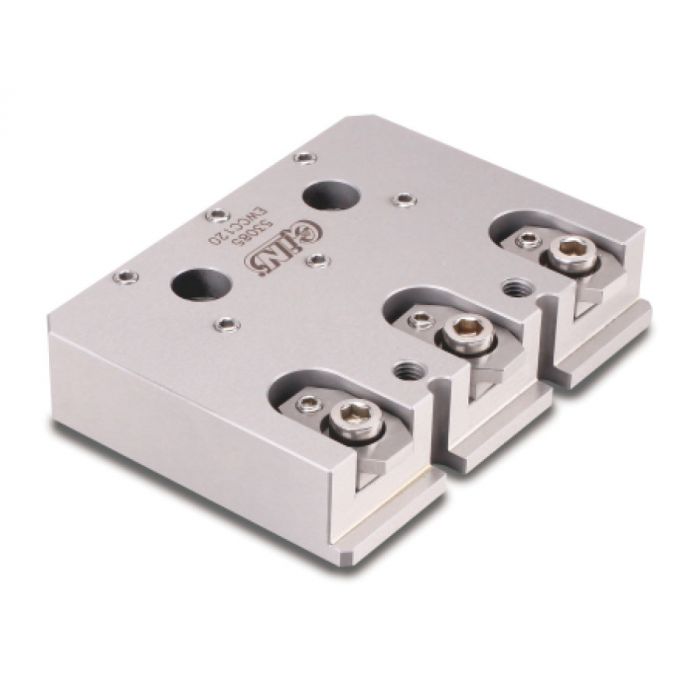

EWCC120　水平方向可変型延長クランプ

• クランプ付きのクランプ部品で、ワークの片面に接続して使用します。
• ワークを上から下方向にクランプし、ワーク底面はZ＝+5mmの高さに設定されます。
• 対応サイズ：150×150×100mm
• 最大荷重：10kg
• 固定ベースに取り付けて使用し、6本のネジによりZXおよびZY平面上での調整が可能です。
• 水平ベースに取り付けた場合は、ZX・ZY平面およびC軸方向の調整が可能で、ベースにある調整ネジを使ってレベリング（平行調整）を行います。

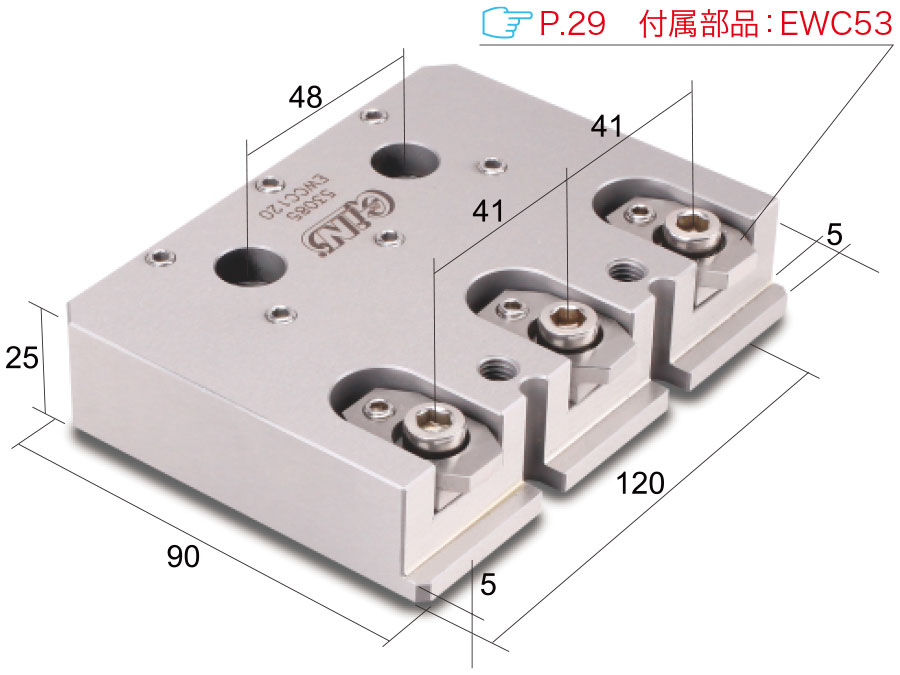

単位:mm
