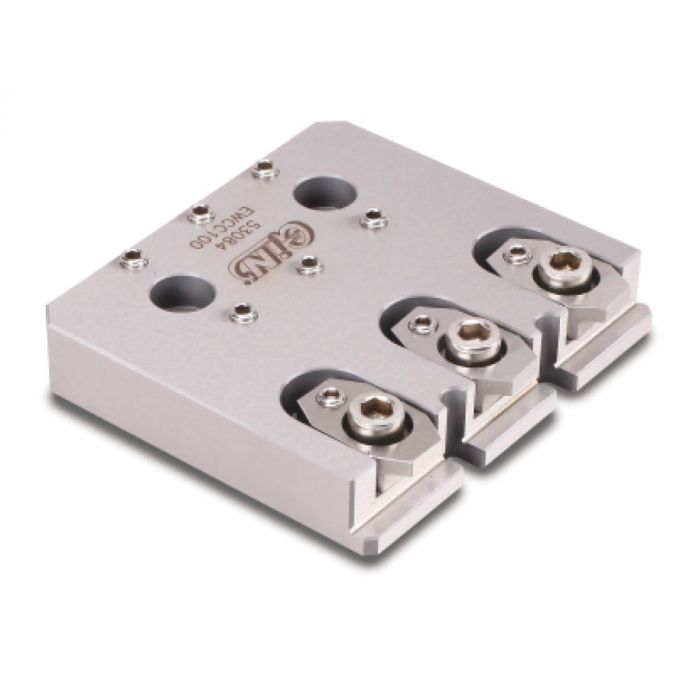

EWCC100　水平方向可変型延長クランプ

• クランプ付きのクランプ部品で、ワークの片面に接続して使用します。
• ワークを上から下方向にクランプし、ワーク底面はZ＝+5mmの高さに設定されます。
• 対応サイズ：120×120×70mm
• 最大荷重：5kg

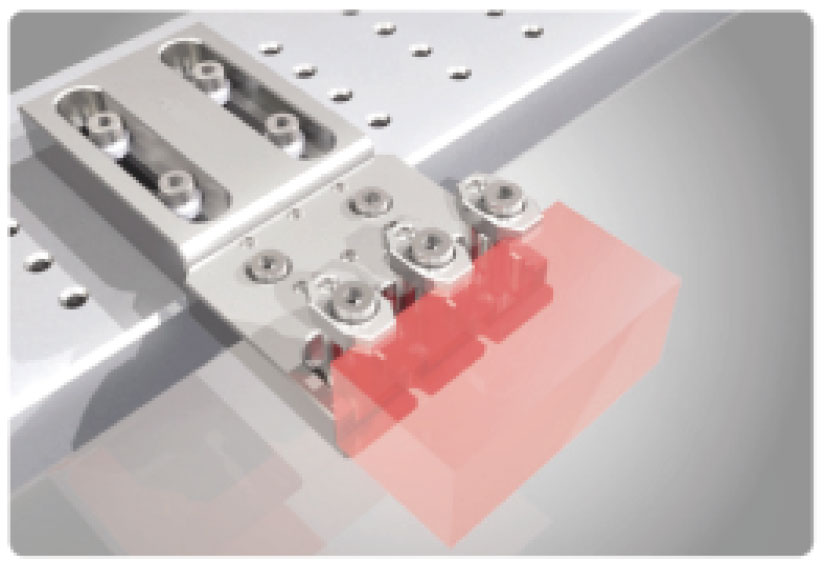

• 固定ベースに取り付けて使用し、6本のネジによりZX平面およびZY平面上で位置調整が可能です。

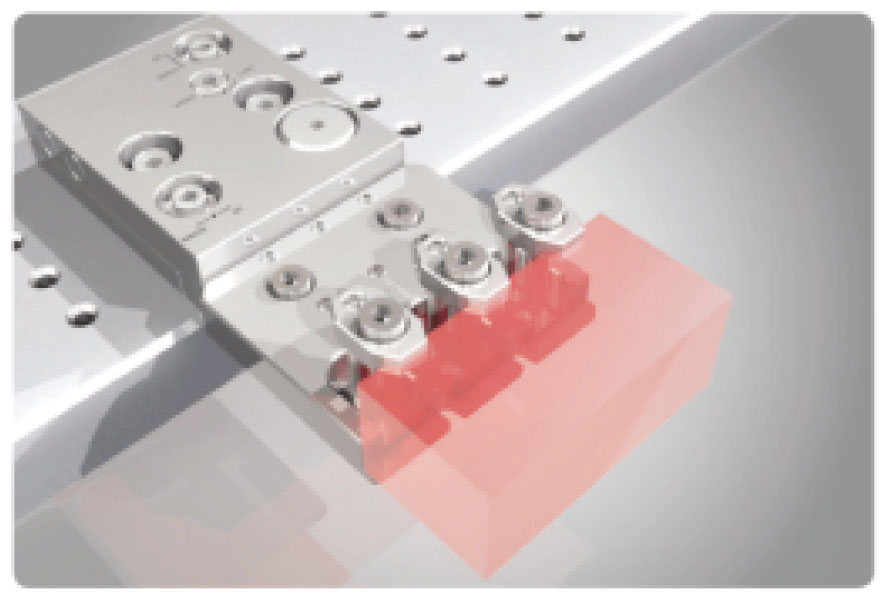

• IMタイプは水平ベースに取り付け、ZX・ZY平面およびC軸方向で調整可能です。
• 調整は、水平ベース上の調整ネジを使用して行います。

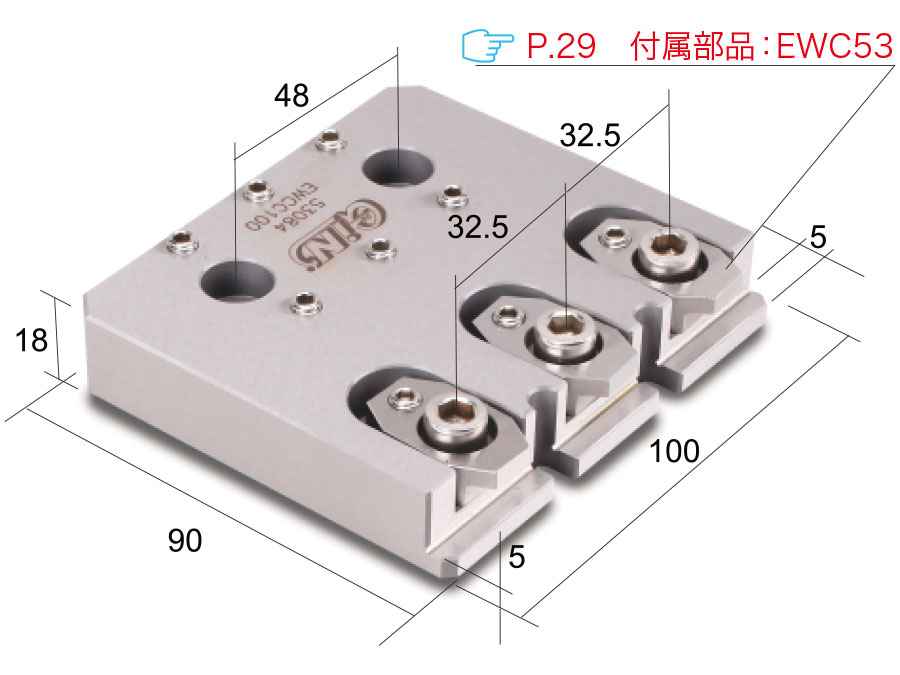

単位:mm
