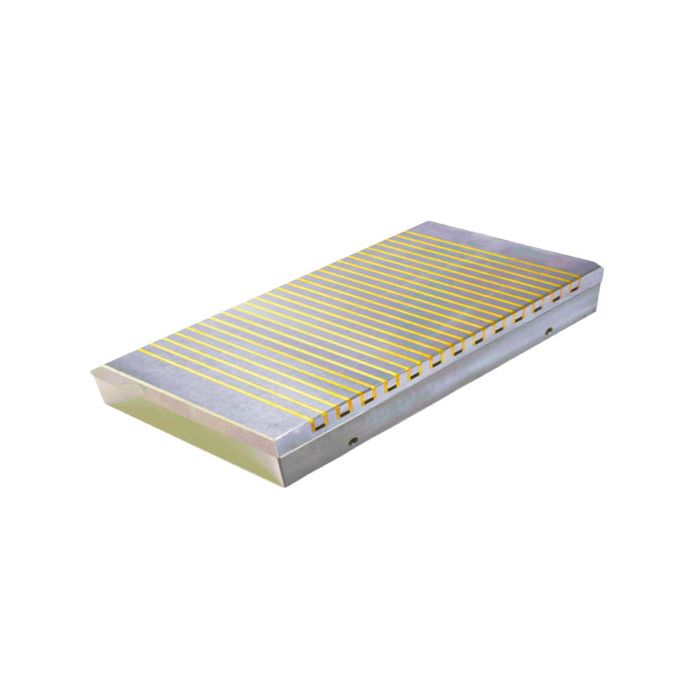

EEPG-A_B 研削盤用永電磁チャック 角型
- アルニコ磁石を使った永久磁石式。磁力を保持するために電源は必要ありません。
- 電源を使わないため、表面温度は上昇せず、精密平面研削作業に適しています。また省エネでもあります。
- 電力は励磁と脱磁のときだけ使用するため、省エネ効果が非常に高い。
- 樹脂接着構造フェースプレートを適用することで環境への負荷を最小限に抑える。
- 消磁設計により、ワークに残留磁気は残りません。オプションのエアブロー装置により、研削加工後のワークの搬出が容易。
- 強固で緻密な構造設計、多層防水、優れたチャック強度と防水性能。
- 様々な磁極ピッチを選択することができ、様々なサイズの工作物に適しています。大型平面研削盤、門型平面研削盤などでも複数のチャックを組み合わせて使用することができます。
- 標準サイズのチャックから特注サイズのチャックまで、お客様のご要望にお応えします。お客様のニーズに合わせ、最高のコストパフォーマンスを実現します。
- 平行度：±0.005mm
- 平面度：0.02mm以内
※お客様の機械のサイズに合わせて連結タイプにすることも可能です。連結タイプであっても全てのチャックの励磁と消磁が同時に行えます。
単位：mm
| 品番 | サイズ（mm） | ピッチP（mm） | コントローラー | 電圧（単相） | チャック重量（kg） | |||
|---|---|---|---|---|---|---|---|---|
| L | L1 | W | H | |||||
| EEPG-2040A | 400 | 325 | 200 | 65 | 1+3 | EEPG-C1 | 220V | 41 |
| EEPG-3050A | 500 | 397 | 300 | 65 | 77 | |||
| EEPG-3060A | 600 | 509 | 300 | 65 | 92 | |||
| EEPG-4080A | 800 | 717 | 400 | 65 | 164 | |||
| EEPG-2040B | 400 | 328 | 200 | 65 | 3+10 | 41 | ||
| EEPG-3050B | 500 | 408 | 300 | 65 | 77 | |||
| EEPG-3060B | 600 | 510 | 300 | 65 | 92 | |||
| EEPG-4080B | 800 | 718 | 400 | 65 | 164 | |||
| EEPG-50100B | 1000 | 926 | 500 | 80 | 380V～400V | 316 | ||
| EEPG-60100B | 1000 | 926 | 600 | 80 | 379 | |||
