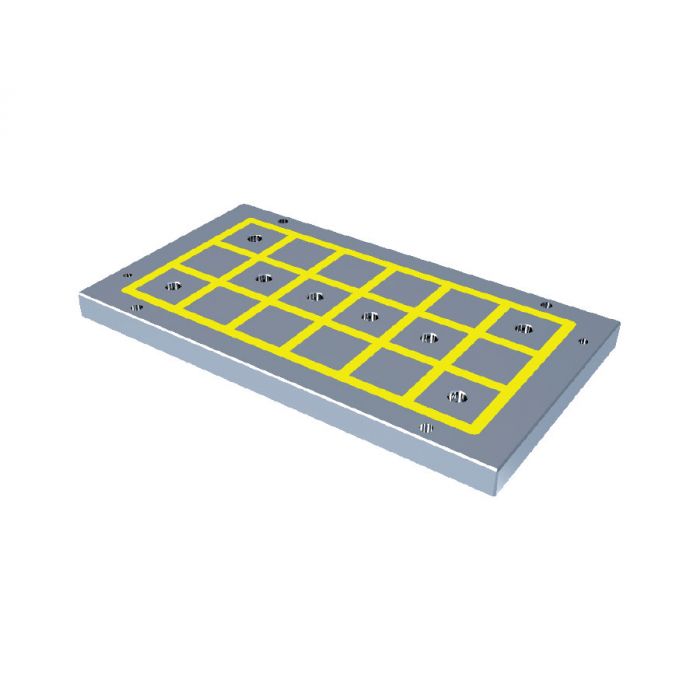

EEPM-ISP 永電磁チャック用セルフカットプレート
- EEPM 永電磁チャックの上に置いてご使用いただき、表面の不規則で多数の小さいワークの固定に適しています
- ご購入やお見積りの際は、組み合わせたいEEPM永電磁チャックの品番をお知らせください
- 材質：SS材
- マグネットチャック表面の保護
- マグネットチャック表面の精度出し（セルフカット可）
- 取付ボルトでチャック表面に固定
- 加工してワークの位置決めに使用
（セルフカットプレートを置くことで磁力が低下致します為、ご購入前に下記選定表にてご相談ください）
| 品番 | W | L | 適用チャック |
|---|---|---|---|
| EEPM-1530AISP | 180 | 320 | EEPM-1530A |
| EEPM-2540AISP | 225 | 440 | EEPM-2540A |
| EEPM-2560AISP | 225 | 610 | EEPM-2560A |
| EEPM-3030AISP | 310 | 320 | EEPM-3030A |
| EEPM-3040AISP | 310 | 440 | EEPM-3040A |
| EEPM-3060AISP | 310 | 610 | EEPM-3060A |
| EEPM-4040AISP | 435 | 440 | EEPM-4040A |
| EEPM-4050AISP | 435 | 525 | EEPM-4050A |
| EEPM-4060AISP | 435 | 610 | EEPM-4060A |
| EEPM-2540BISP | 240 | 430 | EEPM-2540B |
| EEPM-2560BISP | 240 | 590 | EEPM-2560B |
| EEPM-2580BISP | 240 | 810 | EEPM-2580B |
| EEPM-2590BISP | 240 | 870 | EEPM-2590B |
| EEPM-25100BISP | 240 | 990 | EEPM-25100B |
| EEPM-3030BISP | 300 | 310 | EEPM-3030B |
| EEPM-3040BISP | 300 | 430 | EEPM-3040B |
| EEPM-3060BISP | 300 | 590 | EEPM-3060B |
| EEPM-3080BISP | 300 | 810 | EEPM-3080B |
| EEPM-3090BISP | 300 | 870 | EEPM-3090B |
| EEPM-30100BISP | 300 | 990 | EEPM-30100B |
| EEPM-4040BISP | 420 | 430 | EEPM-4040B |
| EEPM-4050BISP | 420 | 490 | EEPM-4050B |
| EEPM-4060BISP | 420 | 590 | EEPM-4060B |
| EEPM-4080BISP | 420 | 810 | EEPM-4080B |
| EEPM-4090BISP | 420 | 870 | EEPM-4090B |
| EEPM-40100BISP | 420 | 990 | EEPM-40100B |
| EEPM-5060BISP | 480 | 590 | EEPM-5060B |
| EEPM-5080BISP | 480 | 810 | EEPM-5080B |
| EEPM-5090BISP | 480 | 870 | EEPM-5090B |
| EEPM-50100BISP | 480 | 990 | EEPM-50100B |
| EEPM-6060BISP | 600 | 590 | EEPM-6060B |
| EEPM-6080BISP | 600 | 810 | EEPM-6080B |
| EEPM-6090BISP | 600 | 870 | EEPM-6090B |
| EEPM-60100BISP | 600 | 990 | EEPM-60100B |
| EEPM-8080BISP | 755 | 810 | EEPM-8080B |
●使用例
最初にEEPM本体にセルフカットプレートをセットします
その後セルフカットプレートに直接ワークの形状に合わせて加工します。（深さ：1～2mm程度）
加工した溝にワークをはめて、マグネットでクランプをすることでワークのセッティング時間を短縮できます
多数のワークのセッティングが容易になるため時間の短縮につながります
実際にワークを置いた写真になります
実際にワークを置いた写真になります
複雑で多様なワークの同時加工にも適応できます
平らなままでは固定できない丸形のワークも、EEPM-ISPを加工することで固定が可能です
複雑なワークにも対応できます
