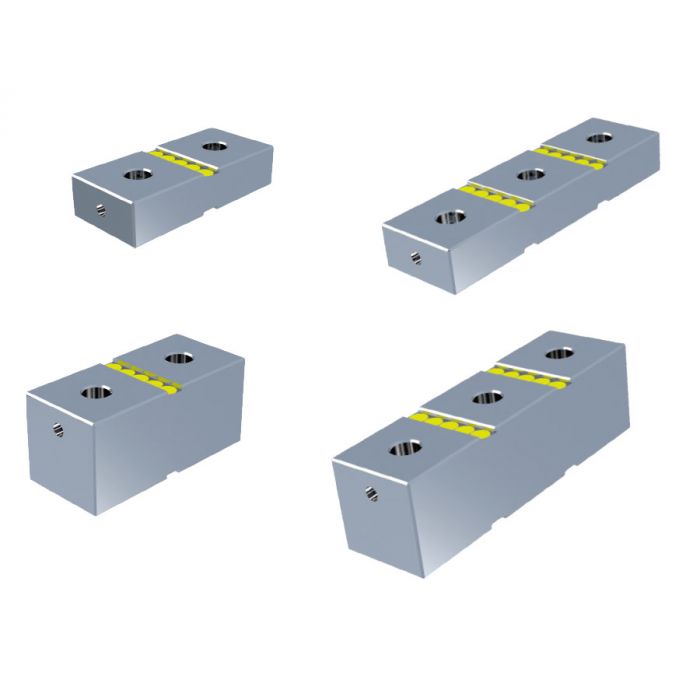

EEPM-IB 永電磁チャック用マグネットエクステンション
- インダクションブロックEEPM-IBシリーズはブロックを加工する事が可能な点もあり、EEPMと組み合わせて使用する事で様々なワークの固定方法が可能です
- EEPM 永電磁チャックの表面に直接接触するのを防ぐためチャックの表面を保護するのに役立ちます
●EEPM-IBA：EEPM-Aシリーズのチャック用になります
単位：mm
| 品番 | 磁極数 | W | L | 高さ | P | G |
|---|---|---|---|---|---|---|
| EEPM-IB215A | 2 | 35 | 77 | 15 | 35 | 7 |
| EEPM-IB315A | 3 | 35 | 119 | 15 | 35 | 7 |
●EEPM-IBB：EEPM-Bシリーズのチャック用になります
単位：mm
| 品番 | 磁極数 | W | L | 高さ | P | G |
|---|---|---|---|---|---|---|
| EEPM-IB225B | 2 | 50 | 110 | 25 | 50 | 10 |
| EEPM-IB325B | 3 | 50 | 170 | 25 | 50 | 10 |
| 品番 | 磁極数 | W | L | 高さ | P | G |
|---|---|---|---|---|---|---|
| EEPM-IB250B | 2 | 50 | 110 | 50 | 50 | 10 |
| EEPM-IB350B | 3 | 50 | 170 | 50 | 50 | 10 |
●EEPM-IBD：EEPM-Dシリーズのチャック用になります
単位：mm
| 品番 | 磁極数 | W | L | 高さ | P | G |
|---|---|---|---|---|---|---|
| EEPM-IB225D | 2 | 70 | 160 | 25 | 70 | 20 |
| EEPM-IB325D | 3 | 70 | 250 | 25 | 70 | 20 |
●EEPM-IBE：EEPM-Eシリーズのチャック用になります
単位：mm
| 品番 | 磁極数 | W | L | 高さ | P | G |
|---|---|---|---|---|---|---|
| EEPM-IB225E | 2 | 92 | 204 | 25 | 92 | 20 |
| EEPM-IB325E | 3 | 92 | 316 | 25 | 92 | 20 |
●EEPM-IBの高さに対する相対的な磁力：
単位：mm
| 品番 | 高さ | 吸着力（kgf） |
|---|---|---|
| EEPM-IB215A | 15mm | 80% |
| EEPM-IB315A | 15mm | 64% |
| 品番 | 高さ | 吸着力（kgf） |
|---|---|---|
| EEPM-IB225B | 25mm | 82% |
| EEPM-IB325B | 25mm | 68% |
| 品番 | 高さ | 吸着力（kgf） |
|---|---|---|
| EEPM-IB250B | 50mm | 72% |
| EEPM-IB350B | 50mm | 58% |
※高さ50mmの誘導ブロックは保持力が低く、ブロック止めのみに適しています。
| 品番 | 高さ | 吸着力（kgf） |
|---|---|---|
| EEPM-IB225D | 25mm | 86% |
| EEPM-IB325D | 25mm | 70% |
| 品番 | 高さ | 吸着力（kgf） |
|---|---|---|
| EEPM-IB225E | 25mm | 86% |
| EEPM-IB325E | 25mm | 70% |
※例
| EEPM チャック本体 | インダクションブロック | 前面吸着力 |
|---|---|---|
| EEPM-2560B | なし | 7,500±5%kgf |
| EEPM-2560B | IB225B×24個 | 6,150±5％kgf（7,500×82%） |
●使用例
インダクションブロックを直接加工し、バーを配置することで
5面の多ワーク加工に対応できます
実際の写真になります
25mmと50mmの高さのインダクションブロックを使用し、表面加工における複数ワークの位置決めに使用できます。
25mmと50mmの高さのインダクションブロックを使用し、表面ん加工における複数ワークの位置決めに使用できます
高さ25mmのインダクションブロックを使用し、多数のワークの5面加工に対応できます
