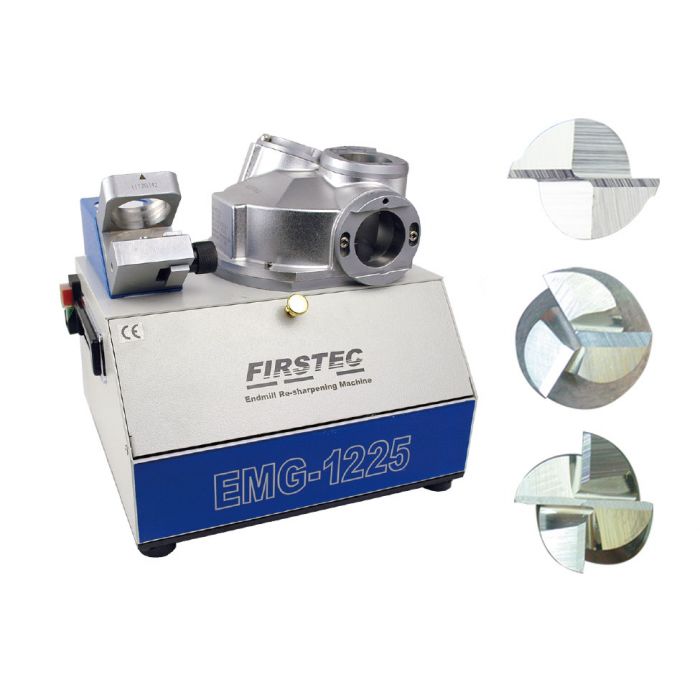

EMG-1225 小型エンドミル研磨機

２枚刃・３枚刃・４枚刃のスクエアエンドミルの底刃の再研磨に最適なエンドミル研磨機です
ギャッシュ角・底刃2番角の研磨量が調整可能
コーナー部はシャープコーナーまたはギャッシュランド付に研磨できます
シムを使ってギャッシュ角と底刃2番角の研磨量を調整することができます
ホルダーはベアリング内蔵タイプで耐久性大です
底刃だけの研磨になります。欠損が大きい場合は別売りの切断機で切断してから刃付けも可能です

研磨可能サイズ	ø12.0～ø25.0
研磨できるエンドミル	2枚刃・3枚刃・4枚刃のスクウェアエンドミル
研磨ホイール (標準付属)	SDC#150（超硬エンドミル用） CBN#150（ハイスエンドミル用）
ERコレット (標準付属)	12.0, 16.0, 18.0, 20.0, 22.0, 25.0㎜
モータ出力	1000W
モーター回転数	4500min-1
電源	AC100V(単相)
本体サイズ	L250 x W325 x H300㎜
重量	30.0kg
標準付属品	ホルダーユニット（2枚刃・4枚刃用x1, 3枚刃用x1）六角レンチ（M4x1）微調整用シム（0.1㎜x5,0.05㎜x2）

※別売付属品の専用ＥＲコレットをご使用頂くと研磨範囲がφ１２～２５mmの全てのサイズが研磨できます。

※EMG-1225には2枚刃専用ホイールは標準で付属していません

●EMG-1225用部品

標準付属品：●　別売り付属品○

研磨ホイール

品番	品名(#粒度)	直径	用途	付属内容
EMG-1225-1D	SDCホィール#150Ø12-25mm用	104mm	超鋼エンドミル	●
EMG-1225-DT	SDCホィール#150Ø12-25mm 2枚刃用	104mm	超鋼エンドミル	○
EMG-1225-1C	CBNホィール#150Ø12-25mm用	104mm	ハイスエンドミル	●
EMG-1225-CT	CBNホィール#150Ø12-25mm 2枚刃用	104mm	ハイスエンドミル	○

●CBNホイール：立方結晶窒化ホウ素でできた、ダイヤモンドに次ぐ硬さがあり、主にスチール系の研磨に適しています
●SDCホイール：金属被覆合成ダイヤモンドでできた砥石で、主に超硬などの非鉄の研磨に適しています

ERコレット(研磨機専用のERコレットを使用しています)

品番	適用ドリル径	付属内容
EDG-ER40-12.0B	11.1-12.0mm	●
EDG-ER40-13.0B	12.1-13.0mm	○
EDG-ER40-14.0B	13.1-14.0mm	○
EDG-ER40-15.0B	14.1-15.0mm	○
EDG-ER40-16.0B	15.1-16.0mm	●
EDG-ER40-17.0B	16.1-17.0mm	○
EDG-ER40-18.0B	17.1-18.0mm	●
EDG-ER40-19.0B	18.1-19.0mm	○
EDG-ER40-20.0B	19.1-20.0mm	●
EDG-ER40-21.0B	20.1-21.0mm	○
EDG-ER40-22.0B	21.1-22.0mm	●
EDG-ER40-23.0B	22.1-23.0mm	○
EDG-ER40-24.0B	23.1-24.0mm	○
EDG-ER40-25.0B	24.1-25.0mm	●

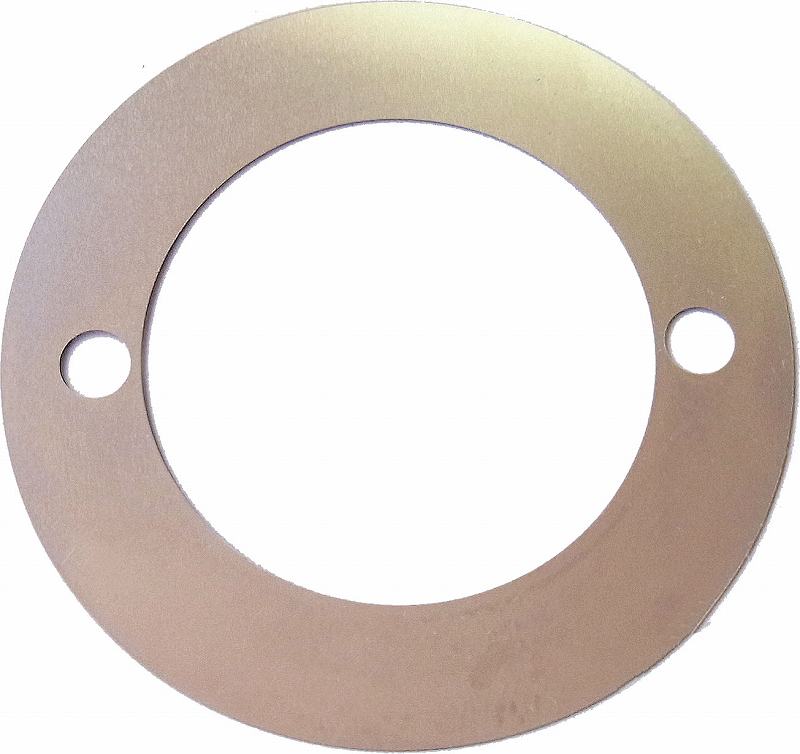

●シムを使って研磨量調整

シムで研磨ホィールと研磨面の距離を調整し、研磨量を調整が可能です

EMG-413　/　EMG-1225：標準付属

●ファーステックエンドミル研磨機の特長

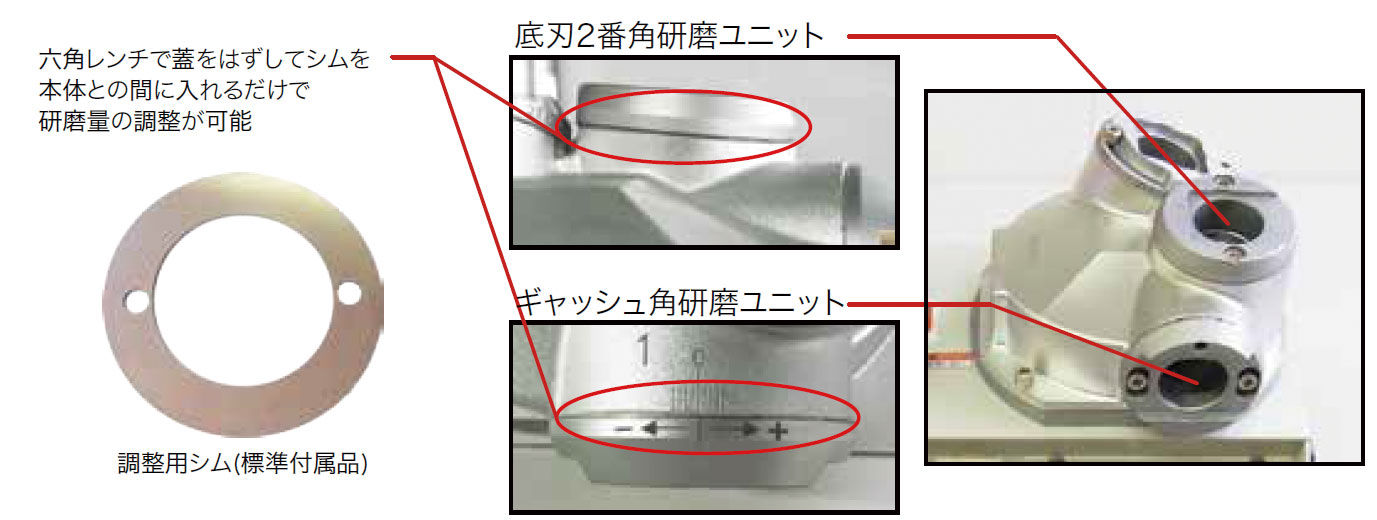

標準付属品のシムを使用することでギャッシュ角と底刃2番角の研磨量を調整可能

＜シムを使って研磨量調整＞

ＥＭＧ４１３は小径用研磨ホィールでギャッシュ角の幅を狭くしたり、シムを使ってギャッシュ角の深さを浅くすることによって、小径エンドミルでも再研磨できるようになっています。
さらに底刃２番角の研磨ユニットにシムをはめることにより、底刃２番角の研磨量を調整し、底刃２番角の幅を広くしたり、狭くしたりすることが可能です。
