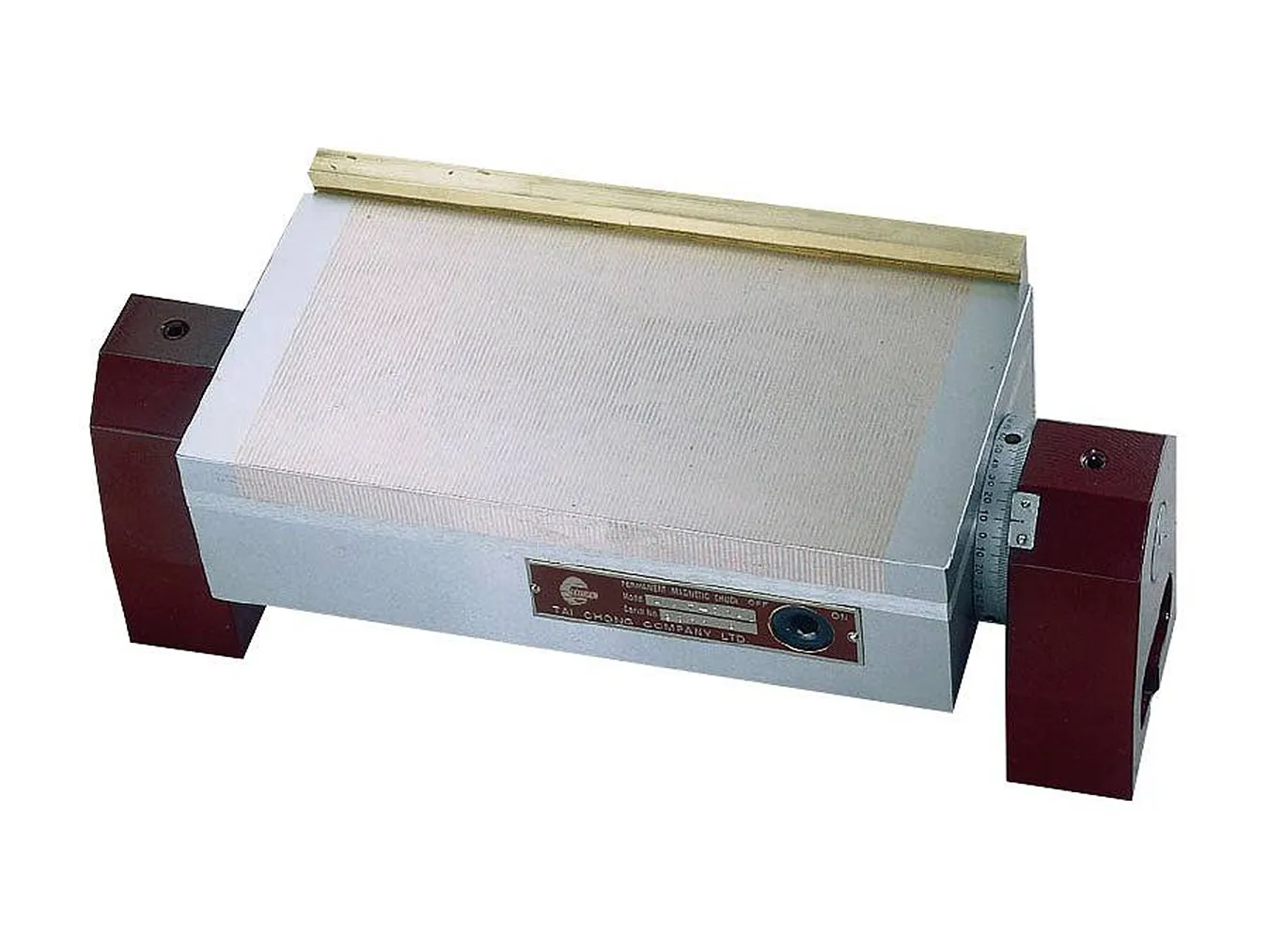

細目可傾式永磁チャック
品番: FT-UW
都度見積
仕様
●平面研削盤での傾斜をつけた研削に最適な永磁チャックです。
●板厚が１０ｍｍ以下の薄い小型ワークの保持に適しています。
●目盛りがついたロータリーシャフトがついており、角度設定が簡単に行えます。ただし、より角度の精度を必要とする場合はサインバーチャックをご使用ください。
製品仕様（バリエーション）

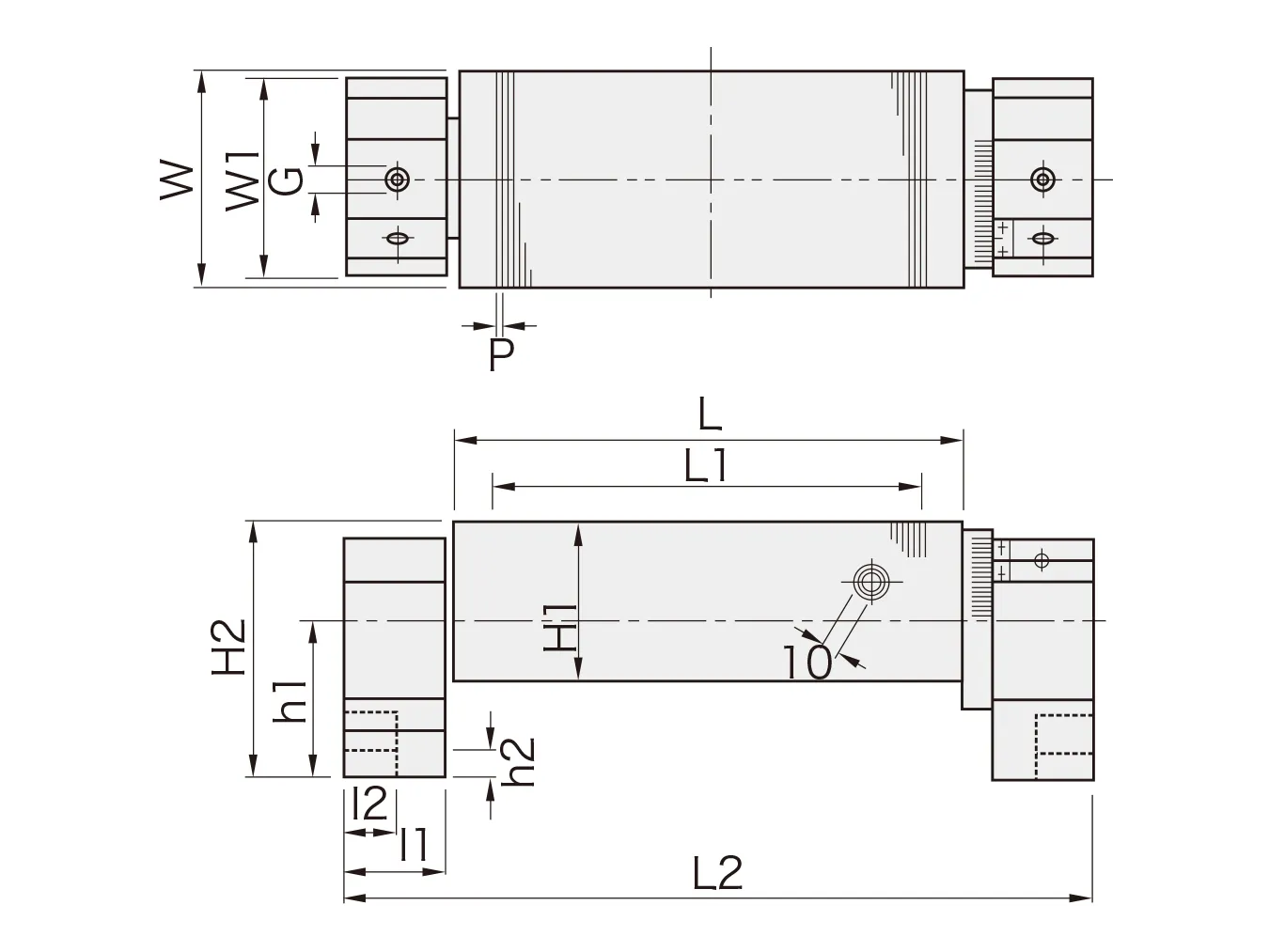

単位：mm| 品番 | 外寸 | W | L | L1 | H1 | 磁極ピッチP | L2 | W1 | l1 | l2 | G | h1 | h2 | H2 | 重量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FT-407UW | 100×175 | 100 | 175 | 125 | 78 | 2（1+1） | 293 | 100 | 50 | 25 | 14 | 103 | 50 | 145 | 21.5 |
| FT-510UW | 125×250 | 125 | 250 | 200 | 78 | 2（1+1） | 368 | 100 | 50 | 25 | 14 | 103 | 50 | 145 | 31 |
| FT-612UW | 150×300 | 150 | 300 | 246 | 78 | 2（1+1） | 418 | 100 | 50 | 25 | 14 | 103 | 50 | 145 | 39 |
| FT-614UW | 150×350 | 150 | 350 | 296 | 78 | 2（1+1） | 468 | 100 | 50 | 25 | 14 | 103 | 50 | 145 | 44 |
| FT-618UW | 150×450 | 150 | 450 | 396 | 78 | 2（1+1） | 568 | 100 | 50 | 25 | 14 | 103 | 50 | 145 | 54 |
関連商品
-

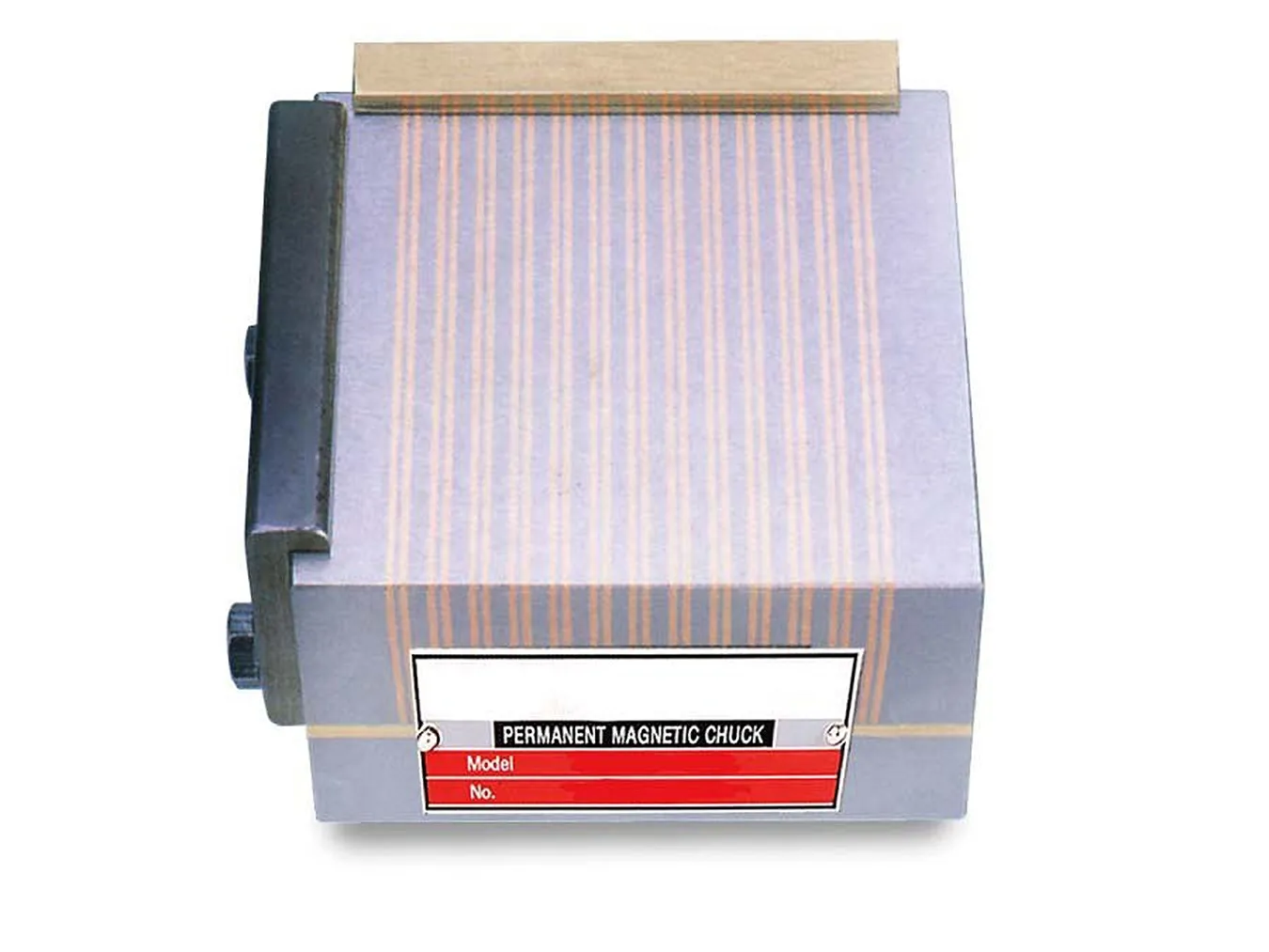

超硬合金用非切替式強力永磁チャック
品番：FT-HMR -

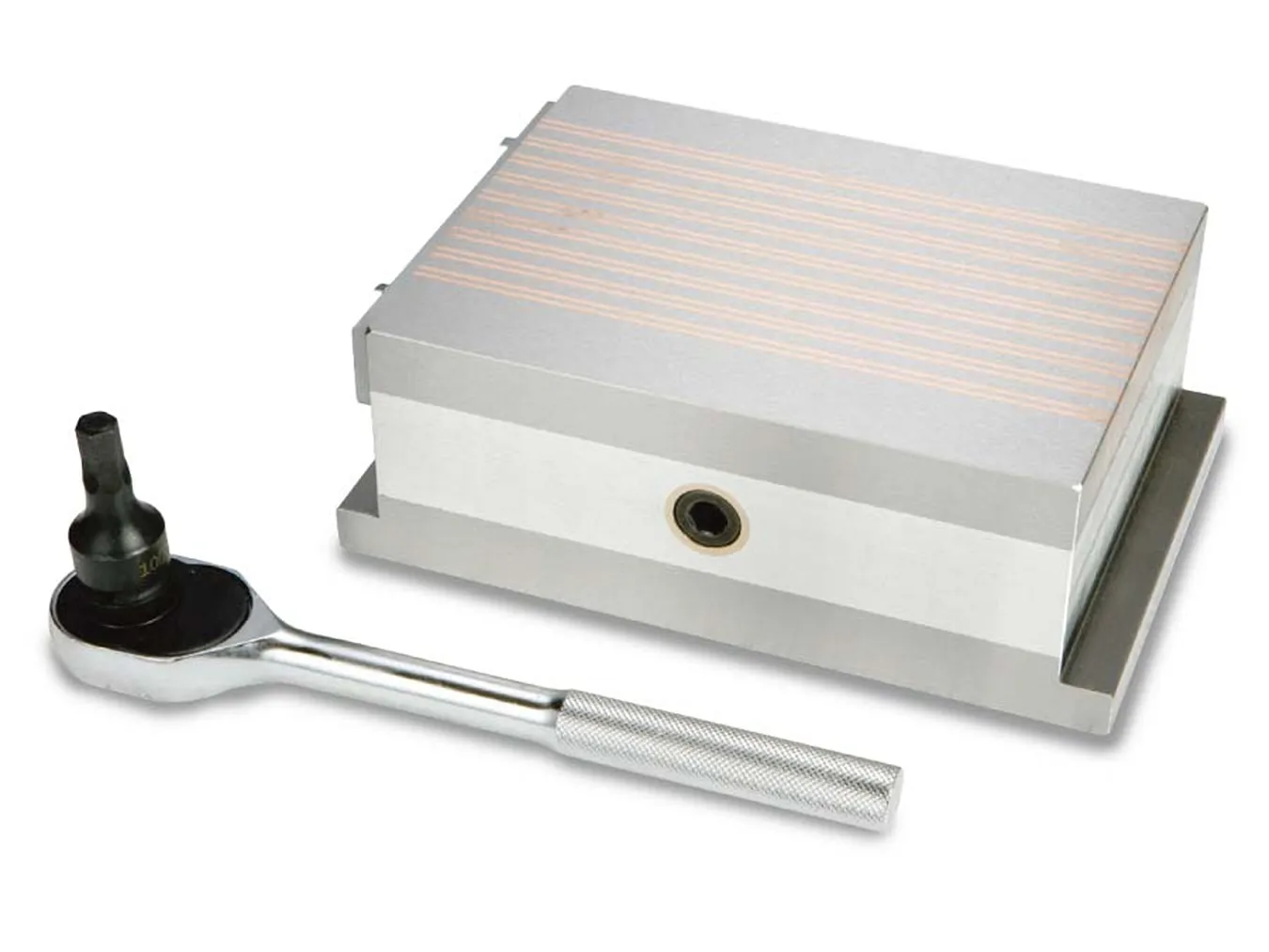

超硬合金用切替式強力永磁チャック
