3爪生硬兼用スクロールチャック

Name: 3爪生硬兼用スクロールチャック
Brand: ファーステック
SKU: FT-SK
Availability: InStock

品番: FT-SK

価格帯: ¥80,000 – ¥2,068,000

品番

クリア

前面取付型には品番の末尾にFが付きます。

品名

品番

取付タイプ

価格

在庫

個数

3爪生硬兼用スクロールチャック

FT-SK04

後面取付タイプ

¥80,000

在庫3個 (お取り寄せができます)

3爪生硬兼用スクロールチャック

FT-SK05

後面取付タイプ

¥88,000

在庫2個 (お取り寄せができます)

3爪生硬兼用スクロールチャック

FT-SK06

前面後面取付共用タイプ

¥96,000

在庫0 （お取り寄せが出来ます）

3爪生硬兼用スクロールチャック

FT-SK07

後面取付タイプ

¥112,000

在庫2個 (お取り寄せができます)

3爪生硬兼用スクロールチャック

FT-SK09

前面後面取付共用タイプ

¥144,000

在庫0 （お取り寄せが出来ます）

3爪生硬兼用スクロールチャック

FT-SK08

前面後面取付共用タイプ

¥136,000

取り寄せ商品です

3爪生硬兼用スクロールチャック

FT-SK10

後面取付タイプ

¥200,000

在庫2個 (お取り寄せができます)

3爪生硬兼用スクロールチャック

FT-SK12

後面取付タイプ

¥274,000

在庫1個 (お取り寄せができます)

3爪生硬兼用スクロールチャック

FT-SK14

前面後面取付共用タイプ

¥452,000

取り寄せ商品です

3爪生硬兼用スクロールチャック

FT-SK16

前面後面取付共用タイプ

¥652,000

取り寄せ商品です

3爪生硬兼用スクロールチャック

FT-SK20

前面後面取付共用タイプ

¥1,065,000

取り寄せ商品です

3爪生硬兼用スクロールチャック

FT-SK25

前面後面取付共用タイプ

¥1,629,000

取り寄せ商品です

3爪生硬兼用スクロールチャック

FT-SKB25

前面後面取付共用タイプ

¥2,068,000

取り寄せ商品です

3爪生硬兼用スクロールチャック

FT-SK04F

前面取付タイプ

¥80,000

在庫2個 (お取り寄せができます)

3爪生硬兼用スクロールチャック

FT-SK05F

前面取付タイプ

¥88,000

在庫2個 (お取り寄せができます)

3爪生硬兼用スクロールチャック

FT-SK06F

前面取付タイプ

¥96,000

在庫1個 (お取り寄せができます)

3爪生硬兼用スクロールチャック

FT-SK07F

前面取付タイプ

¥112,000

在庫2個 (お取り寄せができます)

3爪生硬兼用スクロールチャック

FT-SK08F

FT-SK08へ統合

¥136,000

取り寄せ商品です

3爪生硬兼用スクロールチャック

FT-SK09F

FT-SK09へ統合

¥144,000

取り寄せ商品です

3爪生硬兼用スクロールチャック

FT-SK10F

前面後面取付共用タイプ

¥200,000

取り寄せ商品です

3爪生硬兼用スクロールチャック

FT-SK12F

前面後面取付共用タイプ

¥274,000

在庫0 （お取り寄せが出来ます）

3爪生硬兼用スクロールチャック

FT-SK14F

FT-SK14へ変更

¥452,000

取り寄せ商品です

3爪生硬兼用スクロールチャック

FT-SK16F

FT-SK16へ統合

¥652,000

取り寄せ商品です

3爪生硬兼用スクロールチャック

FT-SK20F

FT-SK20へ変更

¥1,065,000

取り寄せ商品です

3爪生硬兼用スクロールチャック

FT-SK25F

FT-SK25へ変更

¥1,629,000

取り寄せ商品です

3爪生硬兼用スクロールチャック

FT-SKB25F

FT-SKB25へ変更

¥2,068,000

取り寄せ商品です

仕様

●標準付属：硬爪（内爪・外爪兼用タイプ）
●生爪（ソフトジョー）は別売りとなります

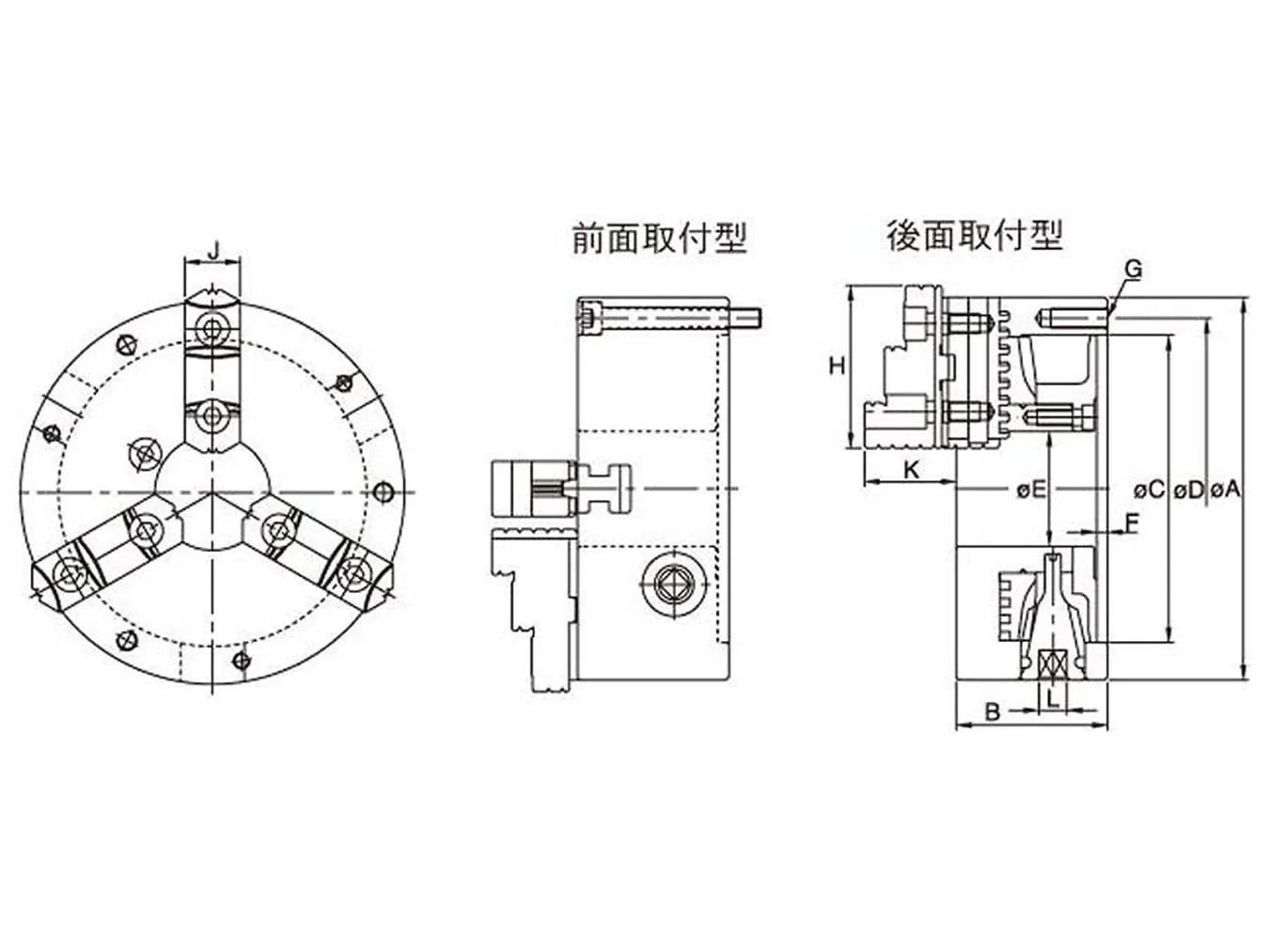

製品仕様（バリエーション）

単位：mm

品番	A	B	C	D	E	F	G	H	J	K	L	最高回転数（min-1）	外径把握径	内径把握径	重量（kg）	適用生爪
FT-SK04	112	58	80	95	24	4.5	3-M8×1.25P	47	19	31.5	8	2500	Ø3～Ø100	Ø35～Ø93	3.45	FT-SO04JAWS
FT-SK05	132	60	100	115	32	4.5	3-M8×1.25P	57	24	36	8	2500	Ø3～Ø123	Ø43～Ø122	5	FT-SO05JAWS
FT-SK06	167	66	130	147	45	5	3-M10×1.5P	68	26	39	10	2000	Ø8～Ø160	Ø55～Ø150	8.6	FT-SO06JAWS
FT-SK07	193	76	155	172	58	5	3-M10×1.5P	82	28	43	11	2000	Ø8～Ø180	Ø62～Ø170	12.8	FT-SO07JAWS
FT-SK09	233	84	190	210	70	5.5	3-M12×1.75P	93	32	50	12	2000	Ø11～Ø220	Ø70～Ø210	20.4	FT-SO09JAWS
FT-SK08	203	76	160	176	58	5	3-M10×1.5P	82	28	43	11	2000	Ø8～Ø180	Ø62～Ø170	14.1	FT-SO07JAWS
FT-SK10	273	86	230	250	89	5.5	3-M12×1.75P	102	35	54.5	12	1800	Ø12～Ø260	Ø80～Ø250	26.7	FT-SO09JAWS
FT-SK12	310	96	260	285	105	7	3-M12×1.75P	118	40	56	14	1800	Ø15～Ø300	Ø90～Ø290	39.3	FT-SO12JAWS
FT-SK14	355	112	300	328	127	7	6-M12×1.75P	139	45	70.5	15	1500	Ø25～Ø350	Ø110～Ø320	60.7	FT-SO16JAWS
FT-SK16	405	122	345	375	160	8	6-M14×2P	150	50	75	15	1500	Ø30～Ø400	Ø110～Ø380	82.3	FT-SO16JAWS
FT-SK20	500	140	420	458	205	5.5	6-M16×2P	140	55	84	19	1000	Ø25～Ø480	Ø125～Ø460	145.5	FT-SO20JAWS
FT-SK25	630	140	545	586	275	6.5	6-M16×2P	140	70	92	19	850	Ø80～Ø630	Ø198～Ø601	221.3	FT-SO20JAWS
FT-SKB25	630	140	545	586	320	6.5	6-M16×2P	140	70	92	19	850	Ø160～Ø630	Ø274～Ø646	208.5	FT-SO20JAWS
FT-SK04F	112	58	80	95	24	4.5	3-M8×1.25P	47	19	31.5	8	2500	Ø3～Ø100	Ø35～Ø93	3.45	FT-SO04JAWS
FT-SK05F	132	60	100	115	32	4.5	3-M8×1.25P	57	24	36	8	2500	Ø3～Ø123	Ø43～Ø122	5	FT-SO05JAWS
FT-SK06F	167	66	130	147	45	5	3-M10×1.5P	68	26	39	10	2000	Ø8～Ø160	Ø55～Ø150	8.6	FT-SO06JAWS
FT-SK07F	193	76	155	172	58	5	3-M10×1.5P	82	28	43	11	2000	Ø8～Ø180	Ø62～Ø170	12.8	FT-SO07JAWS
FT-SK08F	203	76	160	176	58	5	3-M10×1.5P	82	28	43	11	2000	Ø8～Ø180	Ø62～Ø170	14.1	FT-SO07JAWS
FT-SK09F	233	84	190	210	70	5.5	3-M12×1.75P	93	32	50	12	2000	Ø11～Ø220	Ø70～Ø210	20.4	FT-SO09JAWS
FT-SK10F	273	86	230	250	89	5.5	3-M12×1.75P	102	35	54.5	12	1800	Ø12～Ø260	Ø80～Ø250	26.7	FT-SO09JAWS
FT-SK12F	310	96	260	285	105	7	3-M12×1.75P	118	40	56	14	1800	Ø15～Ø300	Ø90～Ø290	39.3	FT-SO12JAWS
FT-SK14F	355	112	300	328	127	7	6-M12×1.75P	139	45	70.5	15	1500	Ø25～Ø350	Ø110～Ø320	60.7	FT-SO16JAWS
FT-SK16F	405	122	345	375	160	8	6-M14×2P	150	50	75	15	1500	Ø30～Ø400	Ø110～Ø380	82.3	FT-SO16JAWS
FT-SK20F	500	140	420	458	205	5.5	6-M16×2P	140	55	84	19	1000	Ø25～Ø480	Ø125～Ø460	145.5	FT-SO20JAWS
FT-SK25F	630	140	545	586	275	6.5	6-M16×2P	140	70	92	19	850	Ø80～Ø630	Ø198～Ø601	221.3	FT-SO20JAWS
FT-SKB25F	630	140	545	586	320	6.5	6-M16×2P	140	70	92	19	850	Ø160～Ø630	Ø274～Ø646	208.5	FT-SO20JAWS

図面

下記より各種商品の図面のダウンロードが可能です。

品番	PDF	2DCAD	3DCAD
FT-SK04	ダウンロード	ダウンロード	ダウンロード
FT-SK05	ダウンロード	ダウンロード	ダウンロード
FT-SK06	ダウンロード	ダウンロード	ダウンロード
FT-SK07	ダウンロード	ダウンロード	ダウンロード
FT-SK09	ダウンロード	ダウンロード	ダウンロード
FT-SK08	ダウンロード	ダウンロード	ダウンロード
FT-SK10	ダウンロード	ダウンロード	ダウンロード
FT-SK12	ダウンロード	ダウンロード	ダウンロード
FT-SK14	ダウンロード	ダウンロード	ダウンロード
FT-SK16	ダウンロード	ダウンロード	ダウンロード
FT-SK20	ダウンロード	ダウンロード	ダウンロード
FT-SK25	ダウンロード	ダウンロード	ダウンロード
FT-SKB25	ダウンロード	ダウンロード	ダウンロード
FT-SK04F	ダウンロード	ダウンロード	ダウンロード
FT-SK05F	ダウンロード	ダウンロード	ダウンロード
FT-SK06F	ダウンロード	ダウンロード	ダウンロード
FT-SK07F	ダウンロード	ダウンロード	ダウンロード
FT-SK08F	ご用意がありません	ご用意がありません	ご用意がありません
FT-SK09F	ご用意がありません	ご用意がありません	ご用意がありません
FT-SK10F	ご用意がありません	ご用意がありません	ご用意がありません
FT-SK12F	ご用意がありません	ご用意がありません	ご用意がありません
FT-SK14F	ご用意がありません	ご用意がありません	ご用意がありません
FT-SK16F	ご用意がありません	ご用意がありません	ご用意がありません
FT-SK20F	ご用意がありません	ご用意がありません	ご用意がありません
FT-SK25F	ご用意がありません	ご用意がありません	ご用意がありません
FT-SKB25F	ご用意がありません	ご用意がありません	ご用意がありません

ダウンロード問合せ

ダウンロード

スクロールチャックカタログ

イプロスよりダウンロードになります

ダウンロードはこちら
