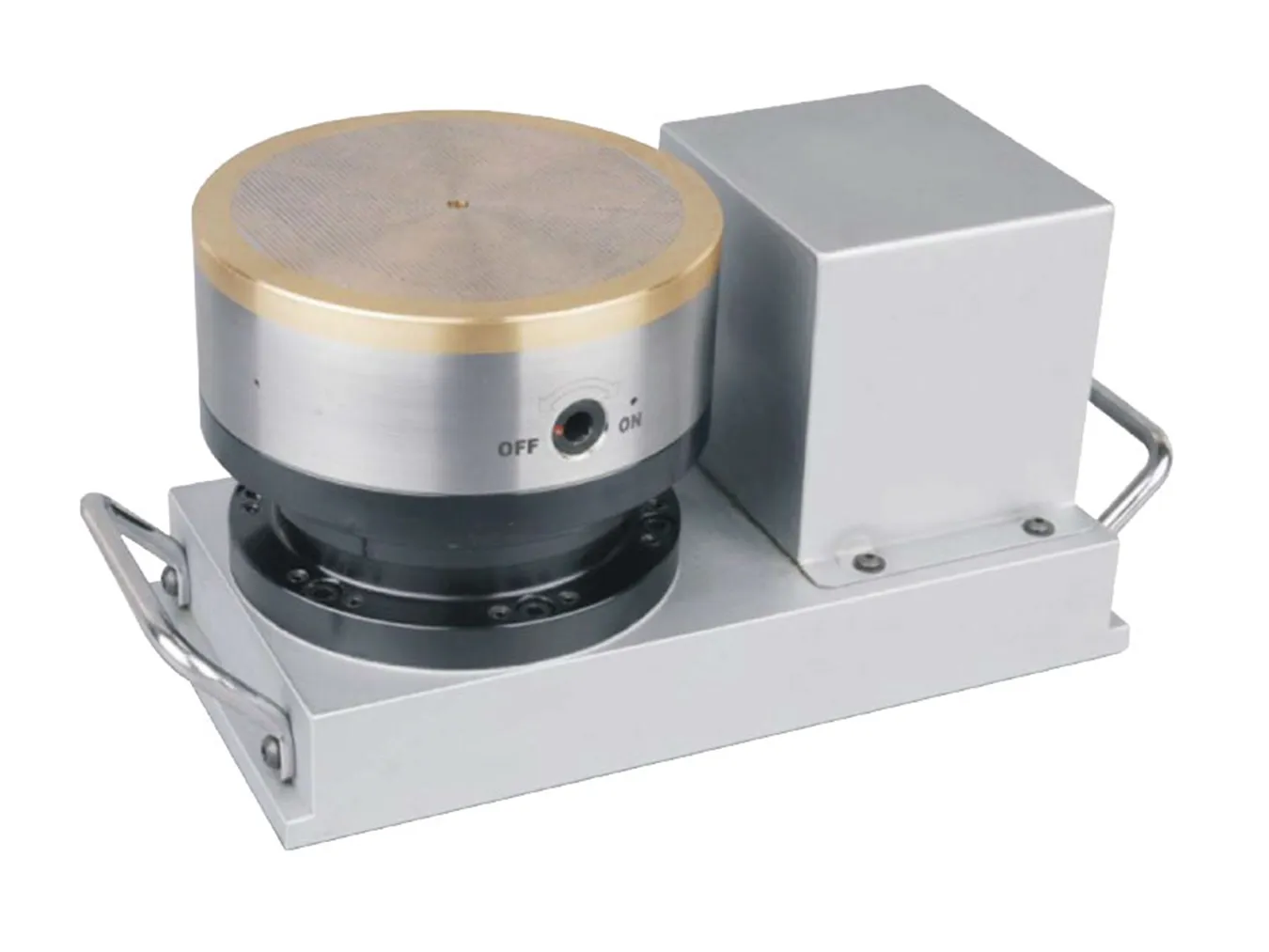

マグネットチャック付ロータリーテーブル
品番: FT-RD
都度見積
仕様
１．用途：平面研削盤でリング、丸型ワーク、ガスケットの研磨
２．特長：IP55防塵防水型
適用：
１．平面研削盤での使用に最適で、取り付け、取り外しが簡単に行える
２．ロータリーマグネットチャックはスペーサーリング、丸型ワーク、
ガスケットの研磨に適しています。
３．ワークの大きさによって回転数を変えてください。
４．稼働中に回転数を変えることができます。
５．IP55防塵防水型（ただし水没はできません）
仕様：
１．マグネットチャックの平行度は0.002mm以内
２．荷重速度変化は±2％以内
３．日本製オリエンタルモーターを内蔵
製品仕様（バリエーション）

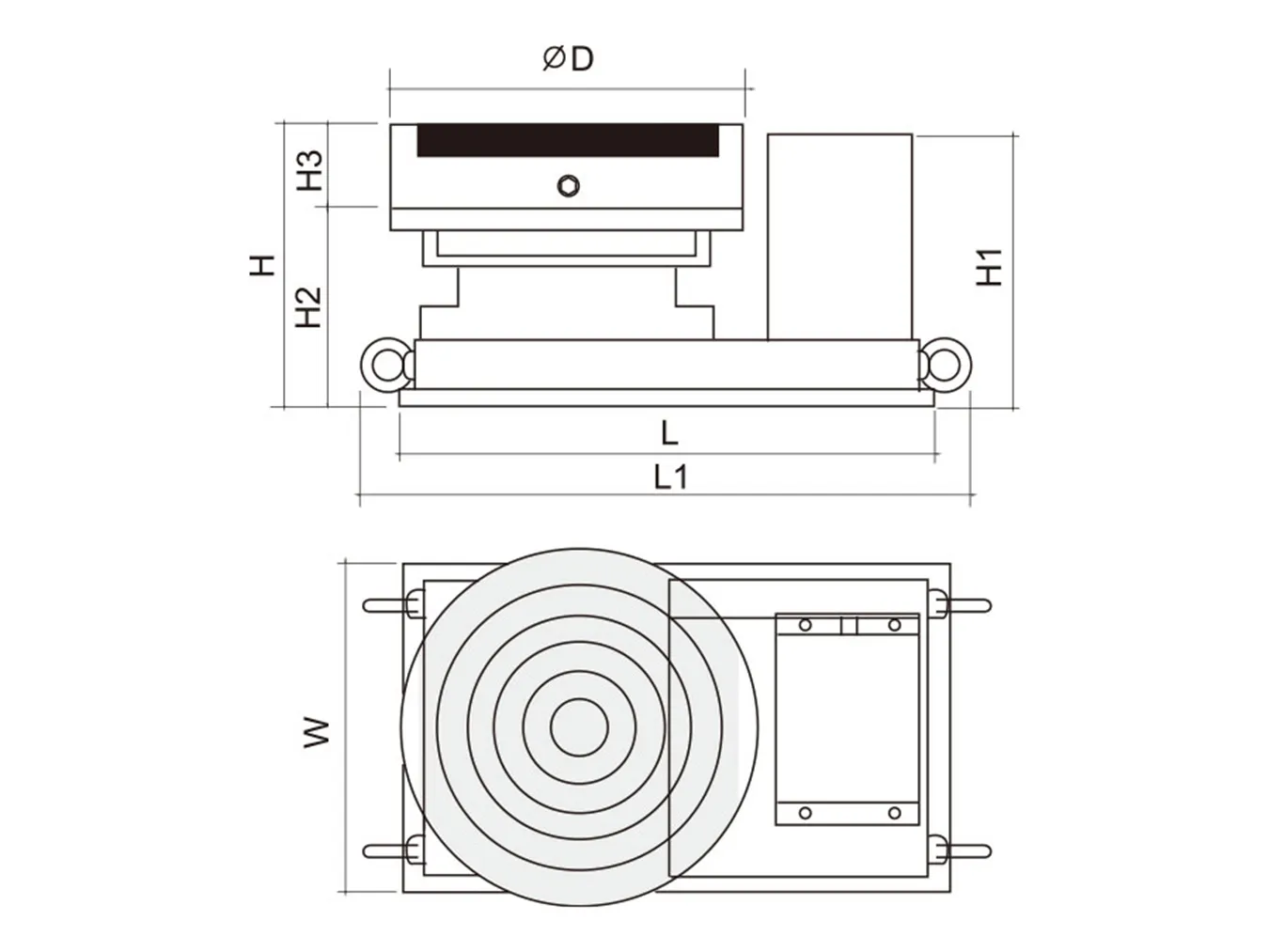

単位：mm| 品番 | L | L1 | W | H | H1 | H2 | H3 | D | 電圧 | モーター減速比 | 回転数 | 耐荷重 | 重量（kg） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FT-RD130-110 | 265 | 328 | 130 | 166 | 148 | 114 | 52 | 130 | 110V | 60W 1:10 | 50～300 | 10 | 23 |
| FT-RD160-110 | 280 | 335 | 138 | 156 | 144 | 98 | 58 | 160 | 110V | 65W 1:15 | 15～150 | 15 | 25 |
| FT-RD200-110 | 325 | 372 | 172 | 174 | 162 | 116 | 58 | 200 | 110V | 75W 1:20 | 15～150 | 22 | 46 |
| FT-RD250-220 | 376 | 448 | 218 | 186 | 183 | 128 | 58 | 250 | 220V | 120W 1:20 | 15～150 | 30 | 65 |
| FT-RD300-220 | 424 | 495 | 244 | 196 | 186 | 138 | 58 | 300 | 220V | 200W 1:25 | 12～125 | 36 | 86 |
| FT-RD400-220 | 540 | 636 | 342 | 228 | 220 | 168 | 60 | 400 | 220V | 400W 1:25 | 12～125 | 50 | 155 |
関連商品
-
永磁スーパーマイクロピッチチャック
品番：FT-V -

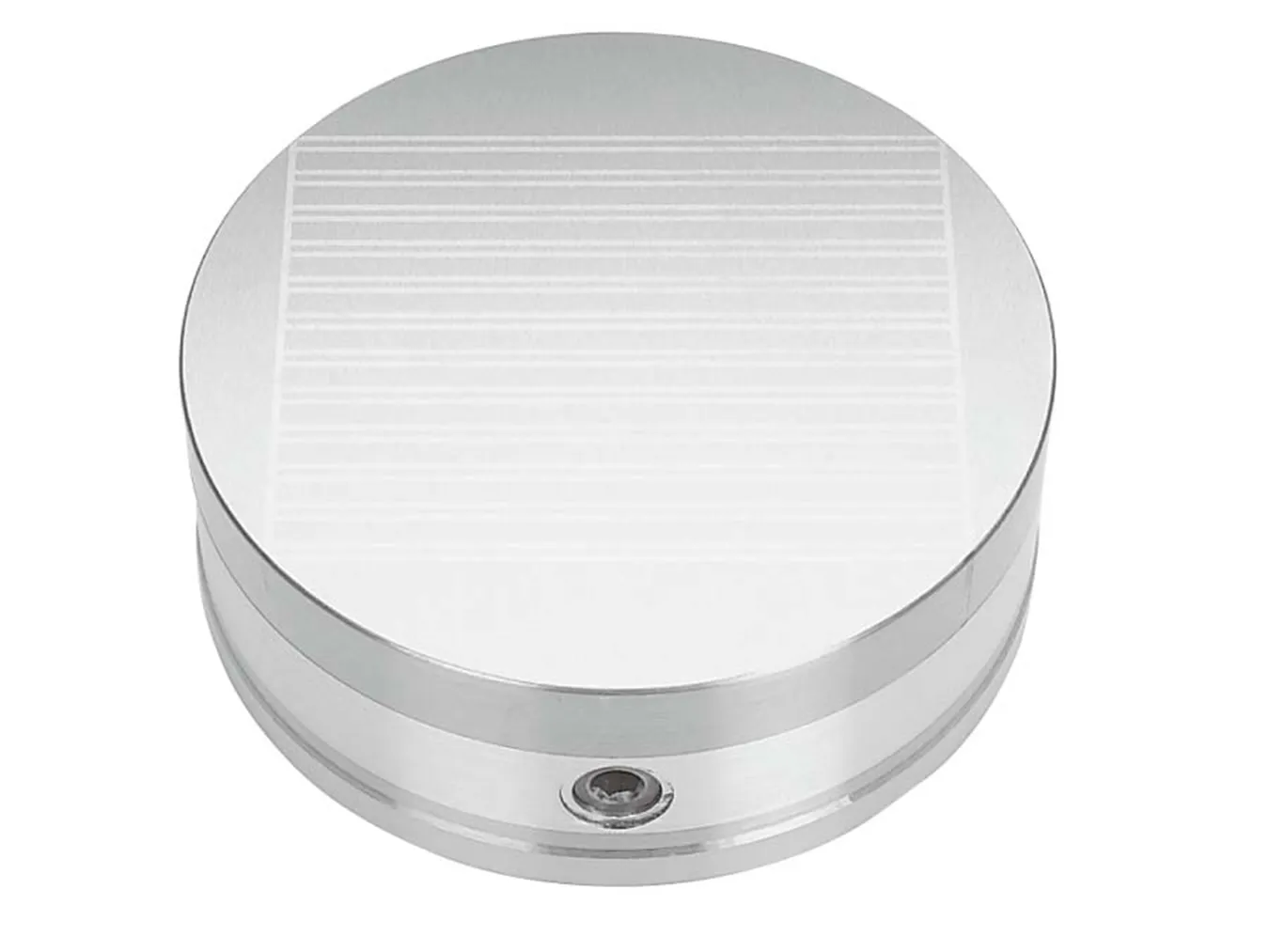

強力丸型永磁チャック
