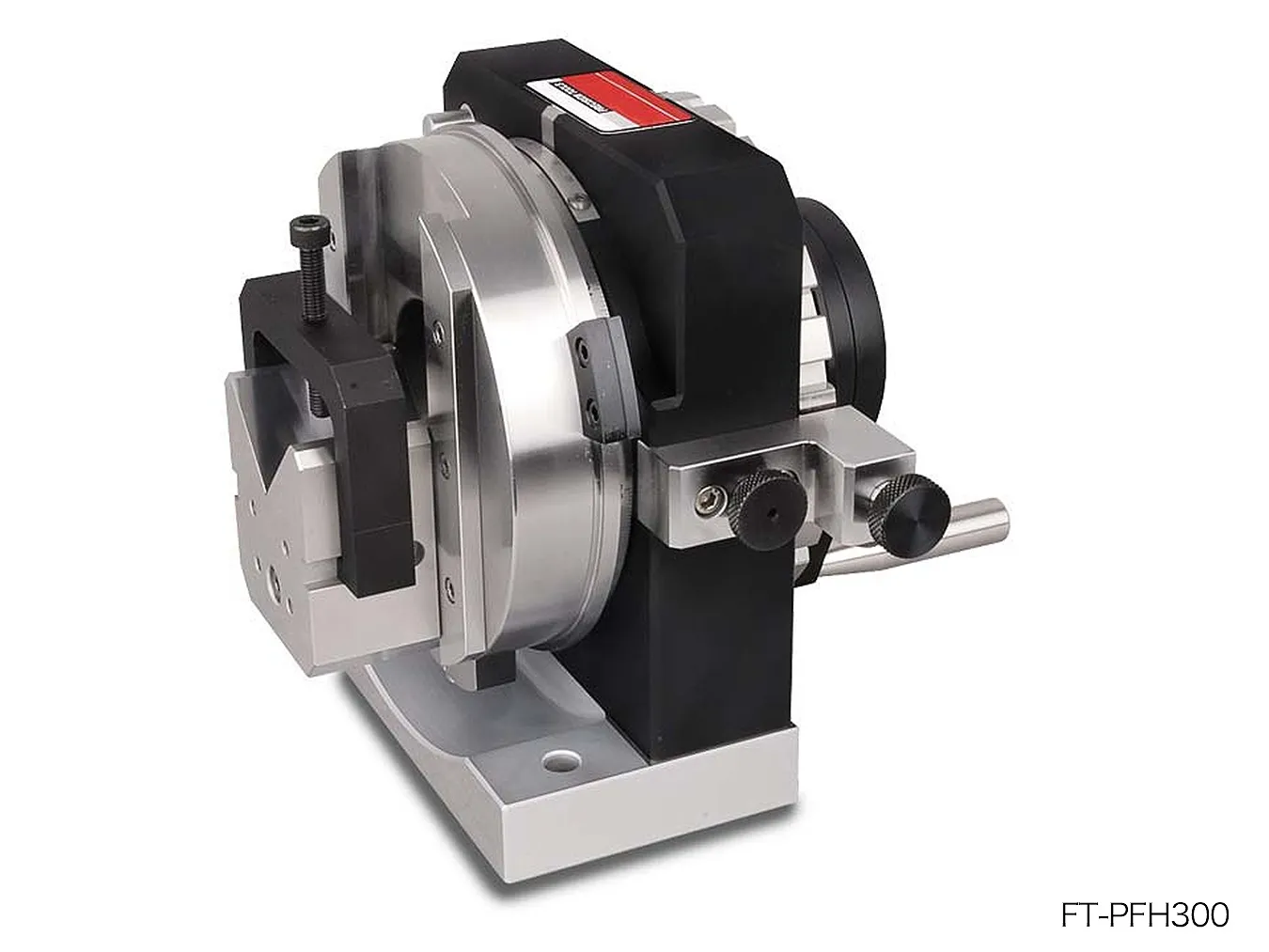

大型精密パンチフォーマー

品番: FT-PFH300

都度見積

在庫1個 (お取り寄せができます)

仕様

●FT-PFH300は、把握力が強く耐久性に優れています
●研削機や放電加工機での使用に適しており、パンチを様々な形に加工できます
●センター穴は貫通型で、長尺のパンチやイジェクターピンも適用可能
●Ｖブロックで保持するため、正確に安定してワークを保持し、加工できます
●ダブルベアリングを適用し、高度な安定性と正確さを実現しました
●単能割出機能により多角形のパンチを正確に固定できます

単位：mm

品番FT-PFH300
センター高さ130±0.5mm
Vブロック把握範囲Ø3-69.5
Vブロックの移動量48mm
割出数と精度24、15°±5”
本体貫通穴Ø72mm
把握精度0.005mm
重量（kg）23.5
