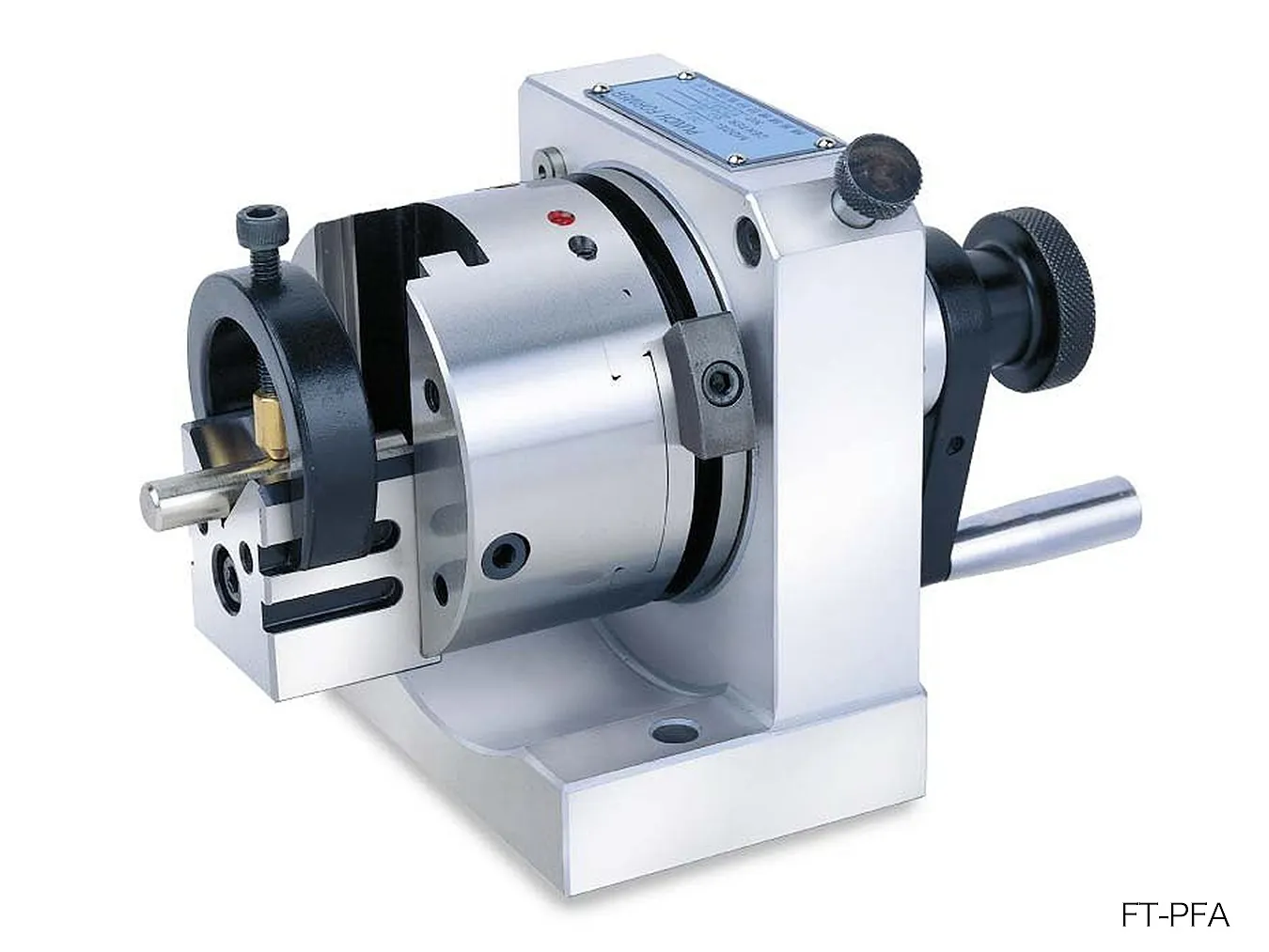

パンチフォーマー
品番: FT-PFA
¥490,000
取り寄せ商品です
仕様
●スライドプレートにより水平方向にも動かすことが可能
●フォーミングレバーを取付により研磨ホィールの成型、ドレッシングが可能
●センター穴は開いていません。
●単能割出機能により多角形のパンチを正確に製作できます

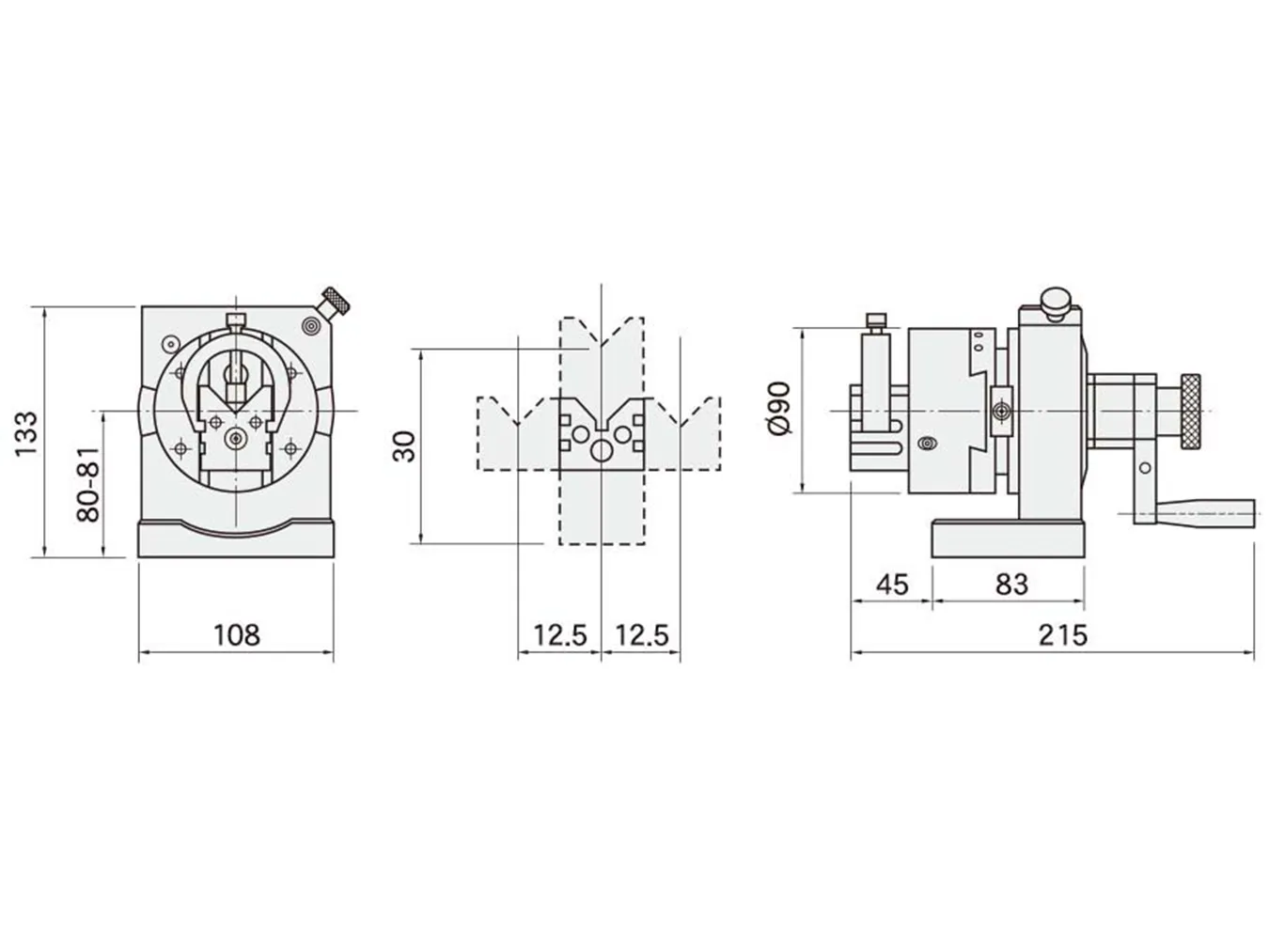

単位：mm
| 品番 | FT-PFA |
|---|---|
| 中心高さ | 80-81ｍｍ |
| Vブロック把握範囲 | Ø4-30ｍｍ |
| Vブロックの移動量 | 30ｍｍ |
| 水平移動量 | ±12.5ｍｍ |
| 割出数と精度 | 24分割15°±10” |
| 把握精度 | 0.005ｍｍ |
| 重量（kg） | 8.6㎏ |
関連商品
-

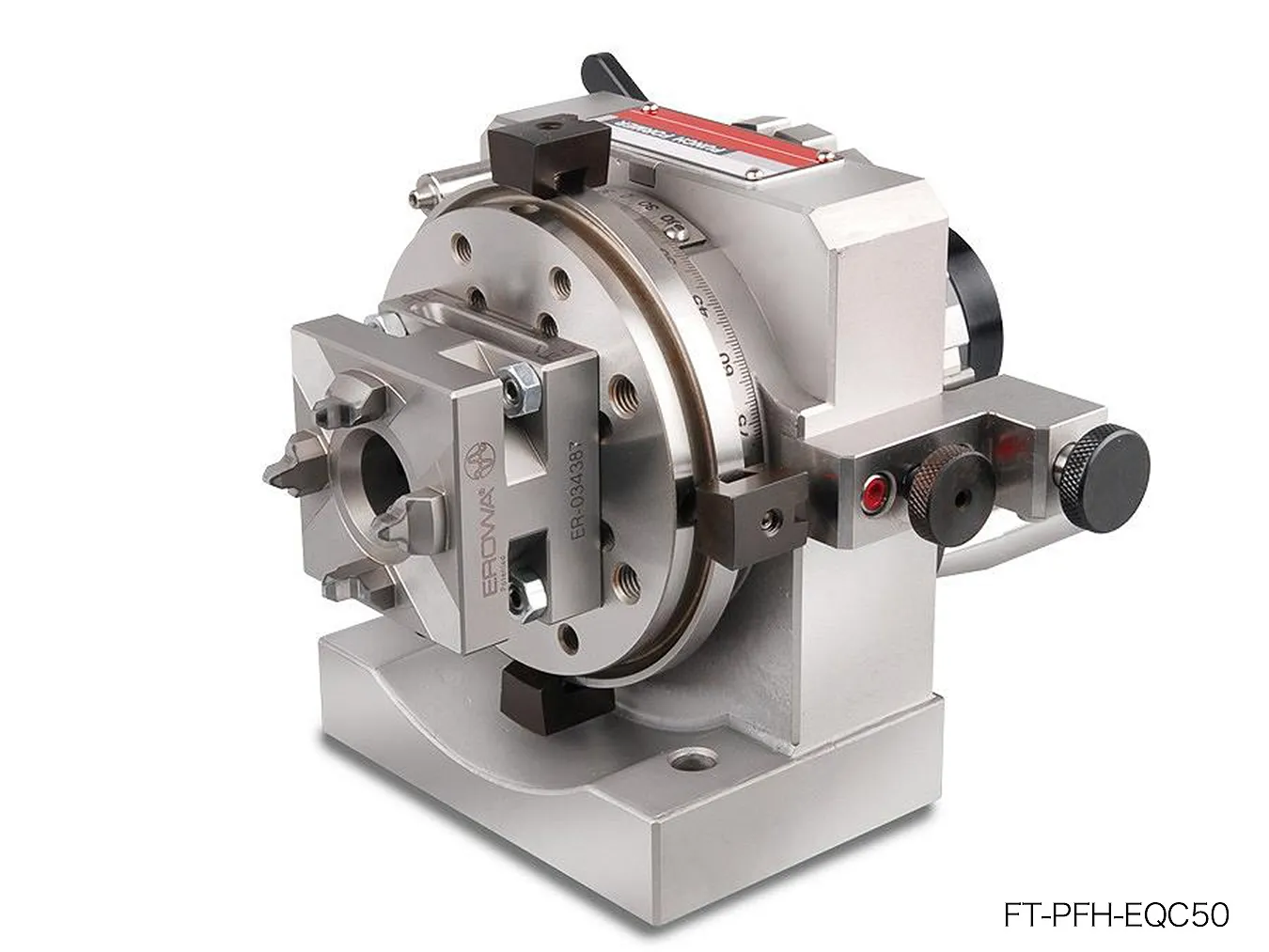

パンチフォーマー
品番：FT-PFH-EQC -

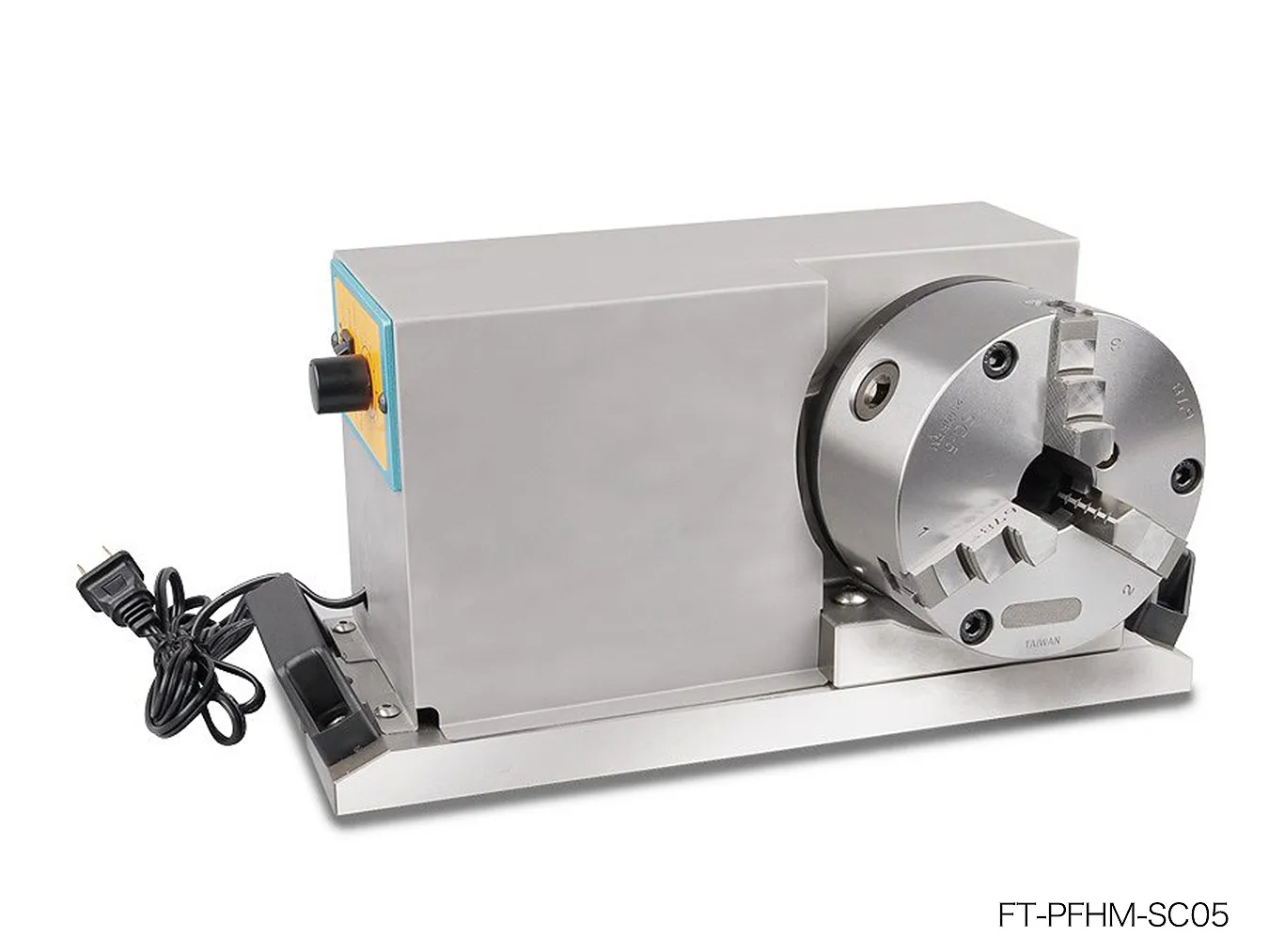

パンチフォーマー
品番：FT-PFHM-SC05 -

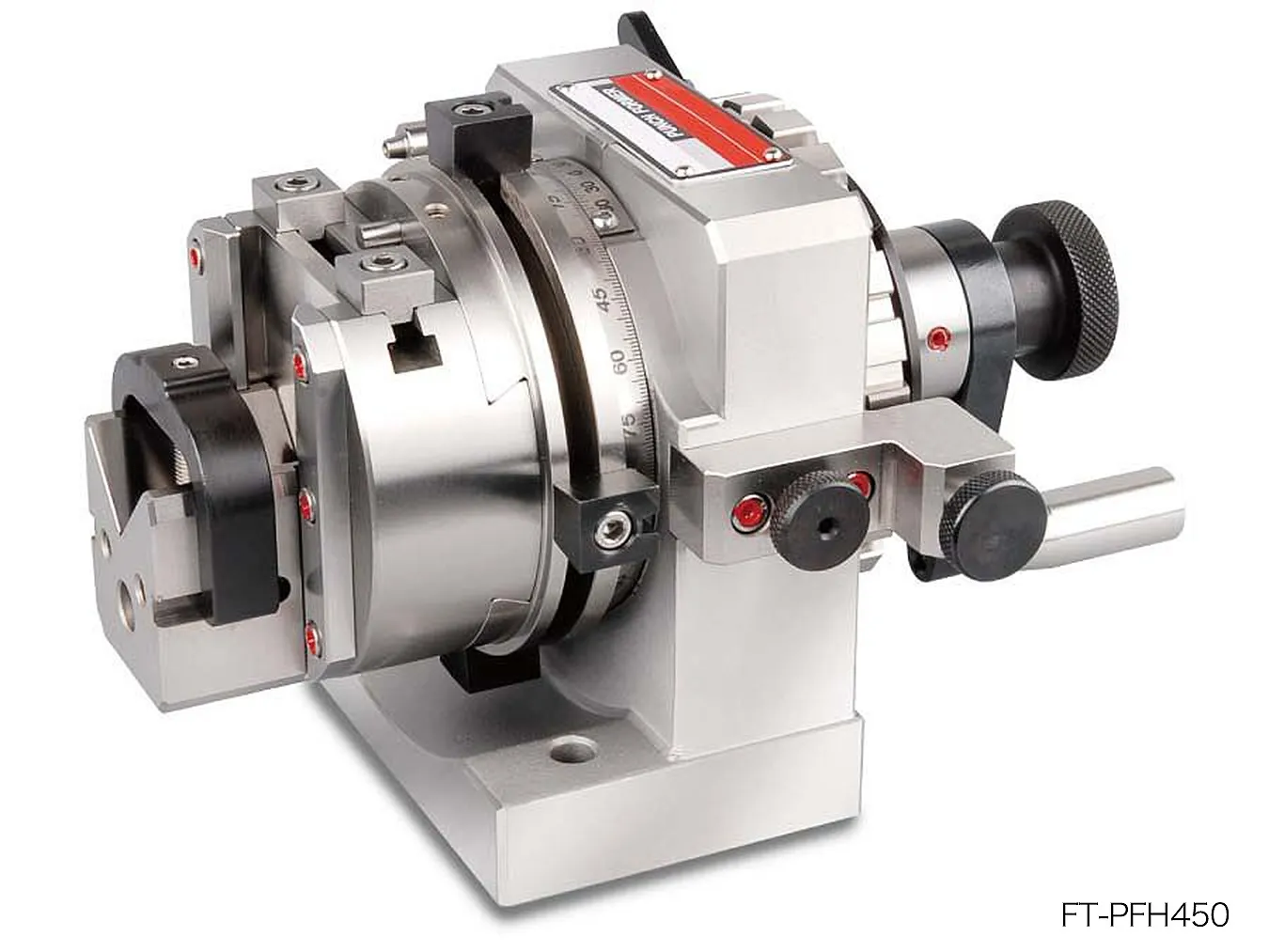

精密パンチフォーマー
