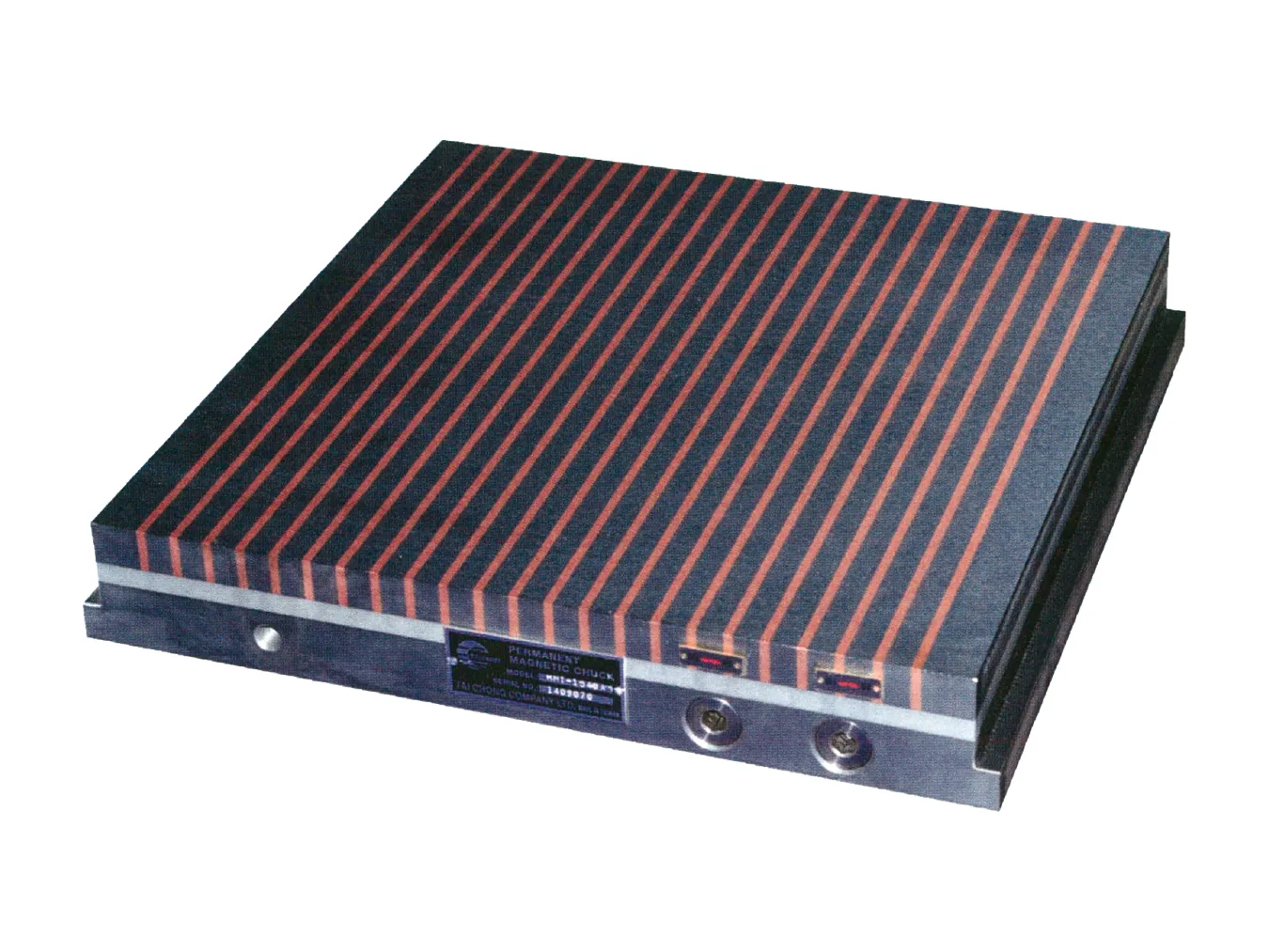

切削用強力永磁チャック
品番: FT-HMT-C
都度見積
仕様
特長：
１. 完全防水型 液体中でも使用可能です。
２. 呼び寸法300ｘ400以上のサイズはオン、オフの切替スイッチが
２ケ所となります。
３．平行度：±0.005ｍｍ/100ｍｍ
４. 吸着力：15kgf/cm2
５．ネオジム磁石適用
６．ハンドル部の磁力が低下します。
適用：
1. フライス盤での切削加工
2. 平面研削盤での研削加工
製品仕様（バリエーション）

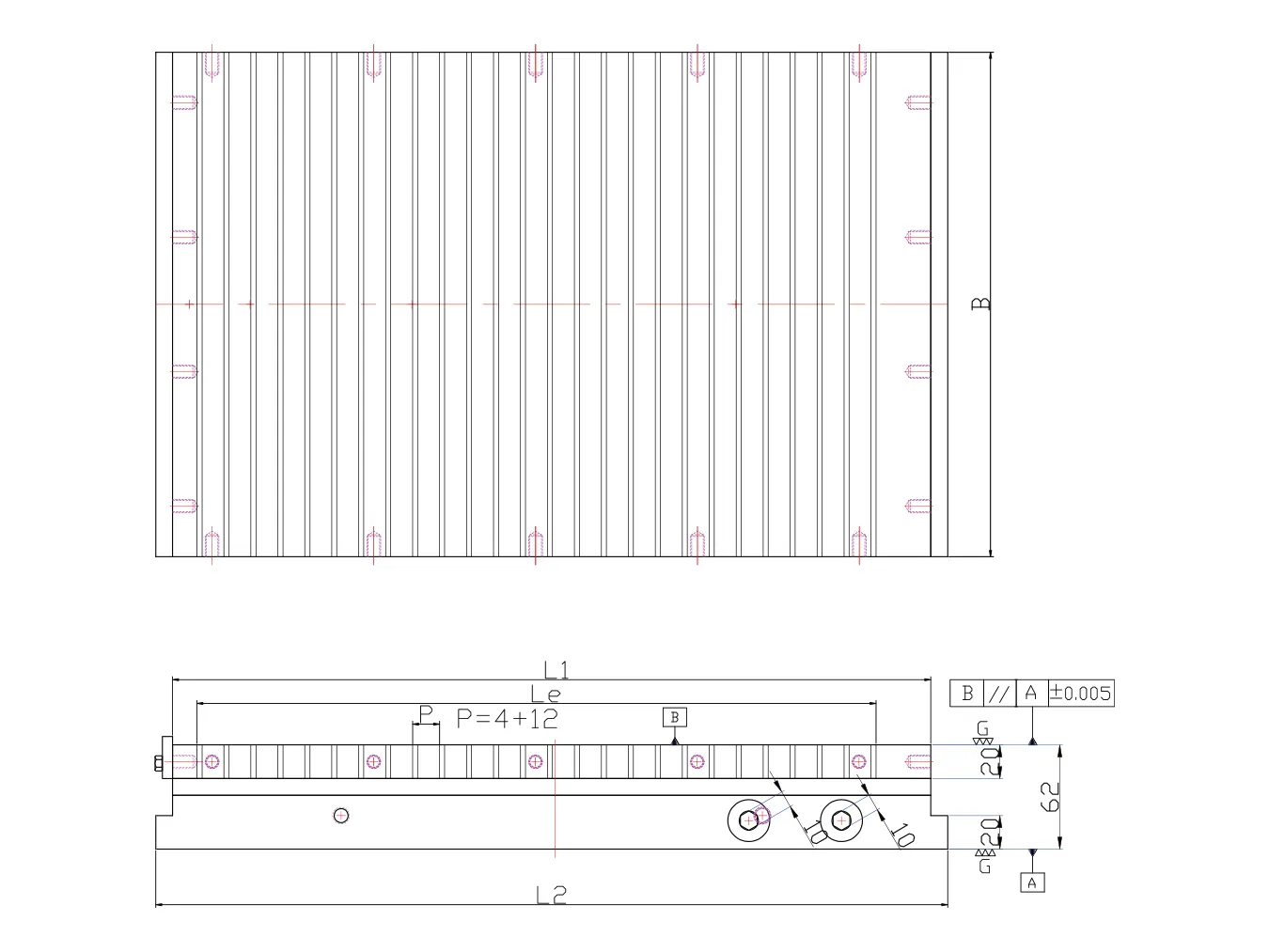

単位：mm| 品番 | 呼び寸法 | B | L1 | Le | 磁極ピッチP | L2 | 高さH | 重量（kg） |
|---|---|---|---|---|---|---|---|---|
| FT-HMT-2020C | 200×200 | 200 | 200 | 148 | 16（4+12） | 220 | 62 | 19 |
| FT-HMT-2040C | 200×400 | 200 | 400 | 345 | 16（4+12） | 420 | 62 | 39 |
| FT-HMT-2045C | 200×450 | 200 | 450 | 402 | 16（4+12） | 470 | 62 | 43 |
| FT-HMT-2050C | 200×500 | 200 | 500 | 452 | 16（4+12） | 520 | 62 | 48 |
| FT-HMT-2525C | 250×250 | 250 | 250 | 196 | 16（4+12） | 270 | 62 | 30 |
| FT-HMT-2550C | 250×500 | 250 | 500 | 452 | 16（4+12） | 520 | 62 | 60 |
| FT-HMT-3030C | 300×300 | 300 | 300 | 260 | 16（4+12） | 320 | 62 | 43 |
| FT-HMT-3040C | 300×400 | 300 | 400 | 345 | 16（4+12） | 420 | 62 | 58 |
| FT-HMT-3050C | 300×500 | 300 | 500 | 452 | 16（4+12） | 520 | 62 | 73 |
| FT-HMT-3060C | 300×600 | 300 | 600 | 548 | 16（4+12） | 620 | 62 | 87 |
| FT-HMT-4040C | 400×400 | 400 | 400 | 345 | 16（4+12） | 420 | 62 | 77 |
| FT-HMT-4050C | 400×500 | 400 | 500 | 452 | 16（4+12） | 520 | 62 | 97 |
| FT-HMT-4060C | 400×600 | 400 | 600 | 548 | 16（4+12） | 620 | 62 | 116 |
