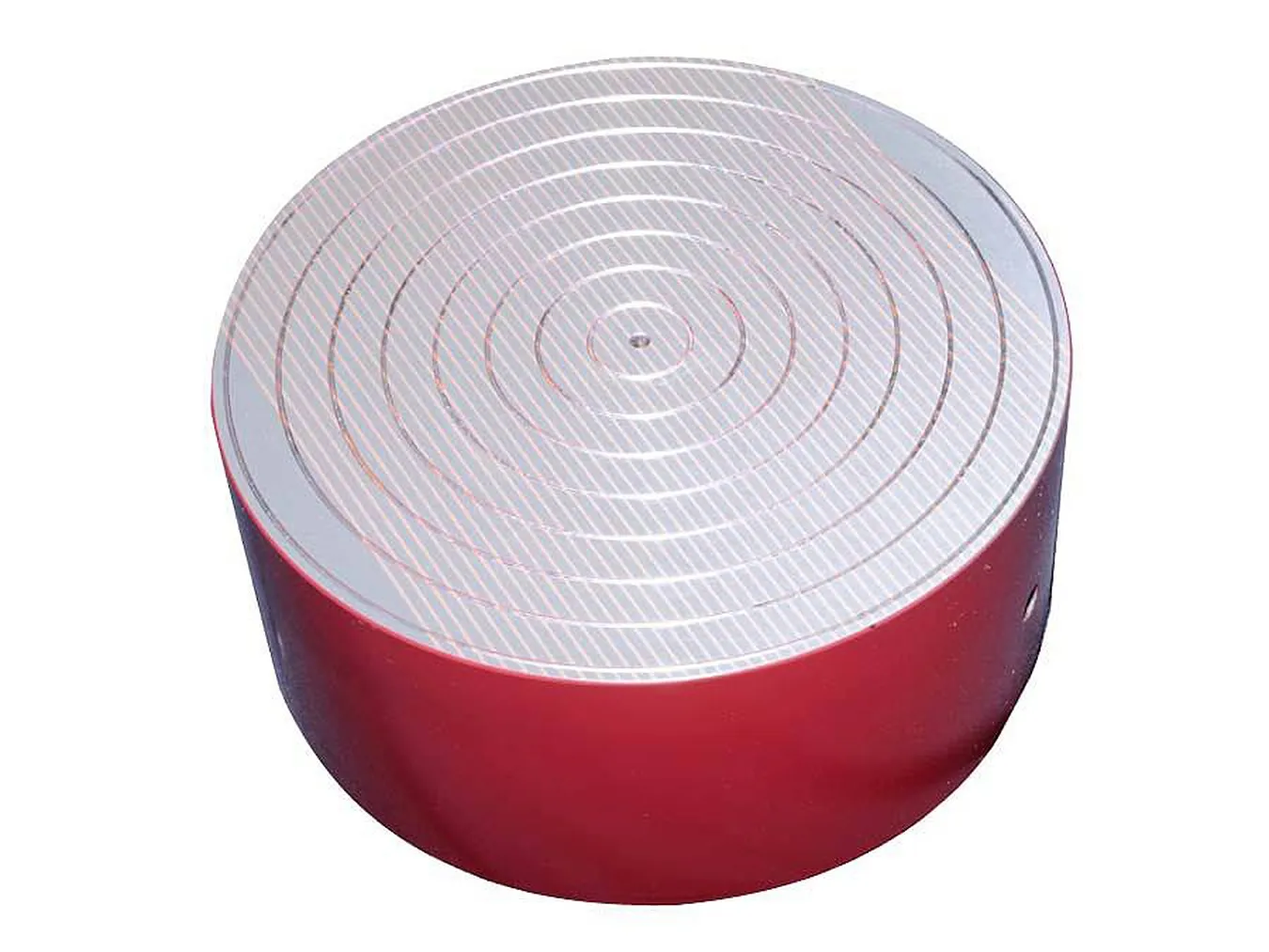

直線磁極丸型電磁チャック（コントローラー別売）
品番: FT-ELCR-L
都度見積
仕様
●ロータリー研削盤用
●クランプでは歪が出てしまうワークのホールディングに最適です。
●モノコック型で耐久性に優れた電磁チャックです。
●高精度、高耐久、優れた防水性を備えています。
製品仕様（バリエーション）

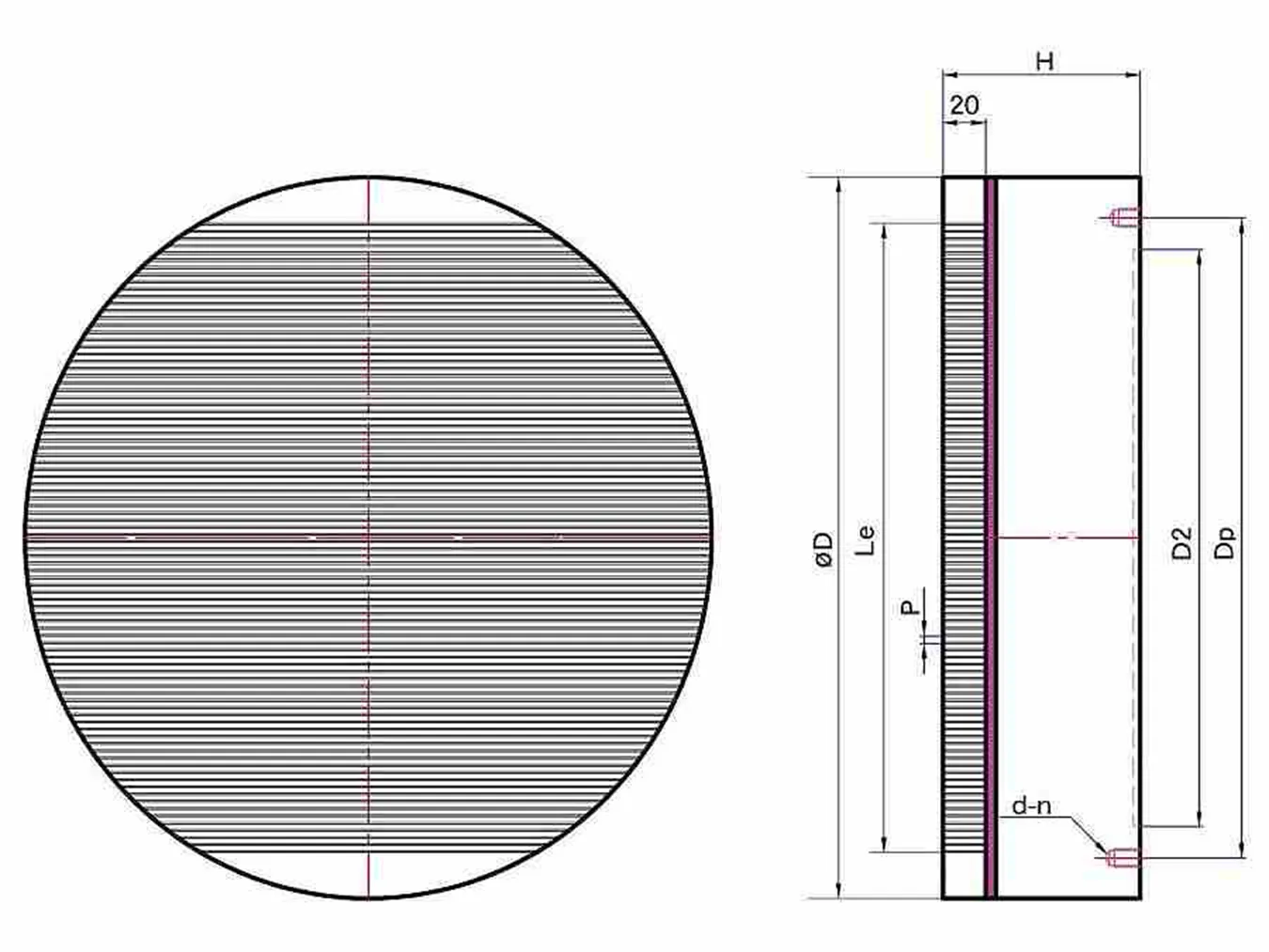

単位：mm| 品番 | 外寸 | D | Le | 磁極ピッチＰ | D2 | K | n | d | Dp | 高さH | 電圧（DCV） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| FT-ELCR-16L | Ø160 | 160 | 110 | 4（1+3） | 125 | 4 | M8 | 4 | 140 | 110 | 90 |
| FT-ELCR-20L | Ø200 | 200 | 140 | 4（1+3） | 160 | 4 | M8 | 4 | 180 | 110 | 90 |
| FT-ELCR-25L | Ø250 | 250 | 190 | 4（1+3） | 200 | 4 | M10 | 4 | 224 | 110 | 90 |
| FT-ELCR-32L | Ø320 | 320 | 260 | 4（1+3） | 250 | 4 | M10 | 4 | 280 | 120 | 90 |
| FT-ELCR-36L | Ø360 | 360 | 300 | 4（1+3） | 280 | 4 | M10 | 4 | 320 | 120 | 90 |
| FT-ELCR-40L | Ø400 | 400 | 340 | 4（1+3） | 315 | 4 | M10 | 4 | 355 | 120 | 90 |
| FT-ELCR-50L | Ø500 | 500 | 440 | 4（1+3） | 350 | 4 | M12 | 8 | 400 | 120 | 90 |
| FT-ELCR-60L | Ø600 | 600 | 540 | 4（1+3） | 450 | 4 | M12 | 8 | 500 | 120 | 90 |
