ゼロ･ポイント･ゲージングパレット

品番: EQA52-96

都度見積

品名
品番
測定長
価格
在庫
個数
ゼロ･ポイント･ゲージングパレット
EQA52
各サイド 95
都度見積

取り寄せ商品です

ゼロ･ポイント･ゲージングパレット
EQA96
各サイド 125
都度見積

取り寄せ商品です

仕様

・回転軸とチャックへの推奨アプリケーション
・座標研磨されたゲージング・パレットにより ゼロ点プレートの迅速で正確な位置合わせが可能です。
・ゼロ点プレートの同心アライメントのために 測定本体の内径を利用します。軸方向のアライメントには、測定本体の側面が使用されます。

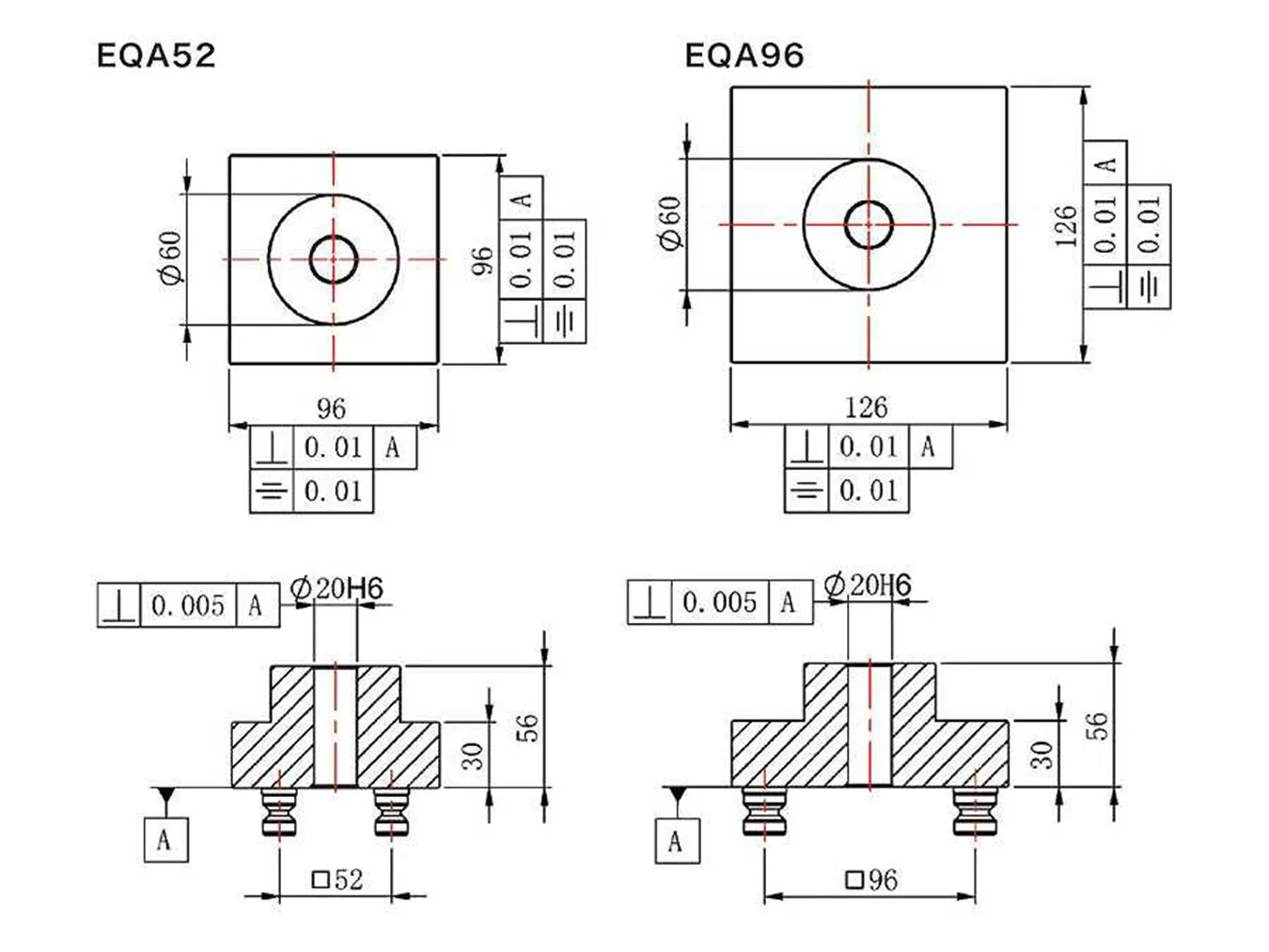

製品仕様（バリエーション）

単位：mm
品番サイズ測定長重量
EQA5296×96×56各サイド 952.6kg
EQA96126×126×56各サイド 1254.2kg

座標研磨されたゲージング・パレットにより ゼロ点プレートの迅速で正確な位置合わせが可能です。
ゼロ点プレートの同心アライメントのために 測定本体の内径を利用します。軸方向のアライメントには、測定本体の側面が使用されます。

製品特徴

ゼロポイントシステ　特徴

絶妙なゼロ・ポイント・システム
イノベーション

台湾GIN TECH PRECISION 社は、ゼロ・ポイントシステムをより簡単に、より速く、そしてより効果的にする新たなアプローチに成功しました。
さらに、コストを大幅に削減し、アプリケーションの柔軟性を高め、クランプにおける安全性を向上させました。ゼロ・ポイント・システムは、LANG 社、HWR 社のゼロ・ポイント・システムと互換性があります。

ファスポイント・ゼロ・ポイント・システム

・段取り時間が短縮、安全に取り替え可能。
・高精度な交換、位置決めが短時間で可能。
・誰が行っても同じ精度で作業可能。
・モジュールを交換することで多彩なアプリケーションに対応。
・ねじ締めで行うメカニカルタイプ。

ファスグリップ・セルフセンタリングバイス

・ツール干渉が少なく、掴み代が非常に少ない。
・耐久性の高いTIN コーティングバイススピンドル

リバーシブルスイング口金

・口金はリバーシブルタイプで、簡単に向きを変えることが可能。
・片側の口金はスイング式のため、ワークにスタンピングをしなくても強いグリップ力を保持。
