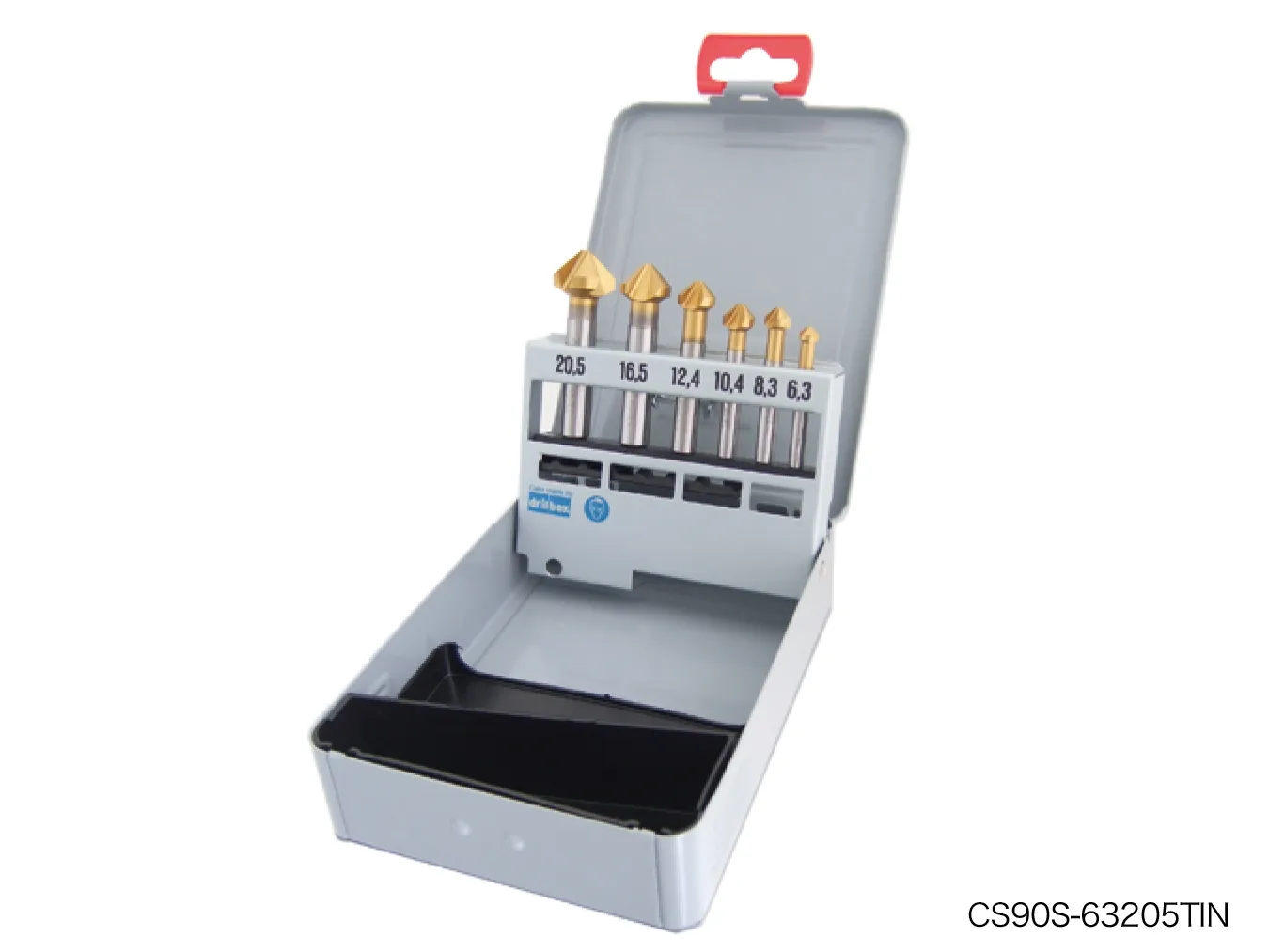

カウンターシンクセット単品
品番: CS90S
価格帯: ¥3,500 – ¥25,700
仕様
●皿座ぐり・面取り・バリ取り用
●すくい角が大きい、切れ味重視の形状
●とくにステンレス加工に最適な形状です
●3枚刃カウンターシンクのため、加工効率が高い
●TiNコーティングで長寿命
●金色のため、摩耗したかどうかがわかりやすい
●先端角度90°
製品仕様（バリエーション）

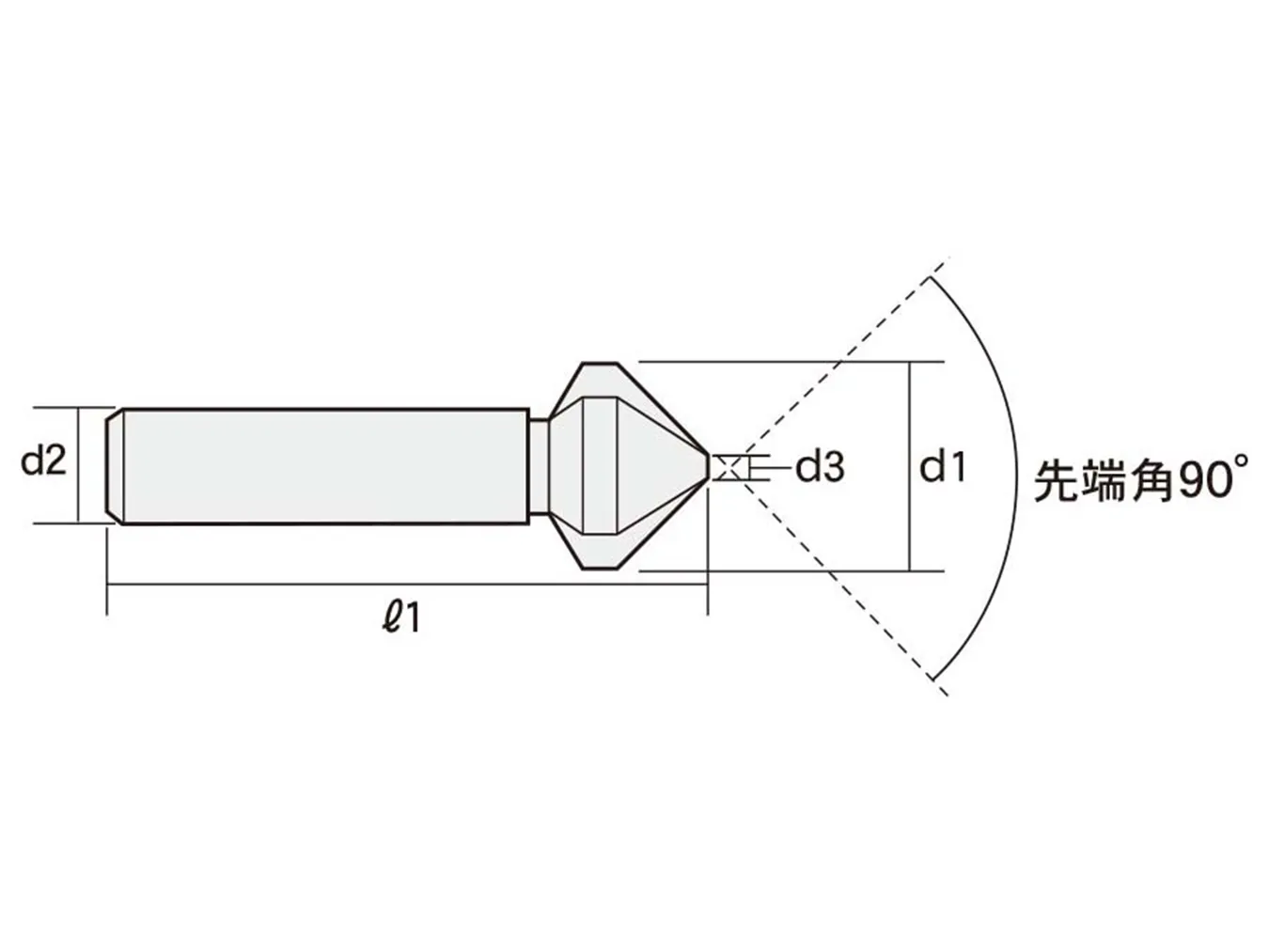

単位：mm| 品番 | 外径d1 | 対応皿ネジ | 先端径d3 | シャンク径d2 | 全長l1 |
|---|---|---|---|---|---|
| CS90S-0430TIN | 4.3 | M2.0 | 1.3 | 4 | 40 |
| CS90S-0630TIN | 6.3 | M3.0 | 1.5 | 5 | 45 |
| CS90S-0830TIN | 8.3 | M4.0 | 2 | 6 | 50 |
| CS90S-1040TIN | 10.4 | M5.0 | 2.5 | 6 | 50 |
| CS90S-1240TIN | 12.4 | M6.0 | 2.8 | 8 | 56 |
| CS90S-1650TIN | 16.5 | M8.0 | 3.2 | 10 | 60 |
| CS90S-2050TIN | 20.5 | M10.0 | 3.5 | 10 | 63 |
| CS90S-2500TIN | 25 | M12.0 | 3.8 | 10 | 67 |
| CS90S-3700TIN | 37 | - | 4.8 | 12 | 77 |
Q&A
Q面取りしたら真円にならなかった
A：
A.面取りが真円にならないのはカウンターシンクがぶれている可能性があります。カウンターシンク、またはワークを手で持って面取り加工をしている場合はぶれやすく真円にはならず、おむすび型になります。1枚刃のカウンターシンク、丸穴タイプのカウンターシンクの場合ですと手持ちでも同じ状況が起きない可能性があり、これらのカウンターシンクは手持ちでもしっかり面取りが可能です。しかしながら当社のカウンターシンクは機械での面取り加工を想定致しております為、手持ちで面取りをされるのには向きません。
Q超硬製カウンターシンクの取り扱いはありますか？
A：
大変申し訳ございません。弊社では超硬製のカウンターシンクの取り扱いはございません。
Qアルミナ(AlTiN)コーティングの取り扱いはありますか？
A：
大変申し訳ございません。チタン（TiN）コーティングのみの取り扱いになります。コーティングなしも取り扱っておりません。
Q再研磨はしていますか？
A：
大変申し訳ございません。再研磨は弊社では承っておりません。お近くの研磨屋さんにお問合せ頂きますようお願いいたします。
Qコーティングはどの部分にどんなコーティングがされていますか？
A：
先端の金色部分で、TiNコーティングになります。
